더 쉽고 빠른 엔지니어링을 위한 스마트한 소프트웨어
새로운 EPLAN 플랫폼 2025
독일 하노버 산업박람회에서 사용자는 곧 출시될 EPLAN 플랫폼 2025의 비하인드 스토리를 처음으로 엿볼 수 있습니다. 올 여름부터 출시될 이 소프트웨어는 훨씬 더 쉽게 사용하고 속도를 높일 수 있도록 수많은 새로운 기능을 제공합니다. 전기 엔지니어링 – 새로운 매크로 미리보기, 장치별 속성 표시 및 확장된 설명 탐색기를 제공합니다. 사용자는 또한 ClipX Engineer를 사용하여 기계 케이블링과 터미널 스트립 계획을 위한 스마트한 연결을 기대할 수 있습니다. 생산 및 서비스 전문가는 기계식 케이블 라우팅과 회로도 기호의 QR 코드 및 이미지에 대한 혁신을 통해 작업량 감소를 더욱 기대할 수 있습니다.
댓글 탐색기는 향후 리본 메뉴에서 직접 사용할 수 있게 될 예정입니다. 협업을 위해 이 요소를 사용하는 사용자는 EPLAN 플랫폼에서 자신만의 설명을 생성 및 관리하거나 상태 업데이트를 저장할 수도 있습니다.
EPLAN은 향후 플랫폼 버전을 통해 소프트웨어를 더욱 쉽고 효율적으로 사용하도록 만드는 데 중점을 두고 있습니다. 예를 들어 속성 개요, 장치 관리 및 회로도 기호의 QR 코드 또는 이미지를 통해 회로도 생성 프로세스의 주요 지점에서 더 빠른 데이터 가용성과 더 깊은 데이터가 가능해졌습니다. 전기 엔지니어뿐만 아니라 제어 캐비닛 생산 전문가, 유지 관리 및 서비스 기술자 모두 다가오는 버전의 향상된 기능을 활용할 수 있습니다.
더 쉽게 : 장치 관리의 매크로 미리보기
새로운 EPLAN Platform 2025는 장치 관리의 새로운 매크로 미리보기를 통해 사용자를 지원합니다. 현재 버전에서 이미 제공된 이미지 외에도 2D 모델, 3D 제어 캐비닛 레이아웃을 기반으로 한 디지털 트윈 및 회로도 매크로를 포함한 추가 장치 정보를 모두 여기에서 사용할 수 있습니다. 이제 전기 엔지니어는 속성을 살펴보지 않고도 예를 들어 모터에 대해 정의된 데이터와 매크로를 한 눈에 확인할 수 있습니다. 따라서 장치 관리가 획기적으로 단순화됩니다.

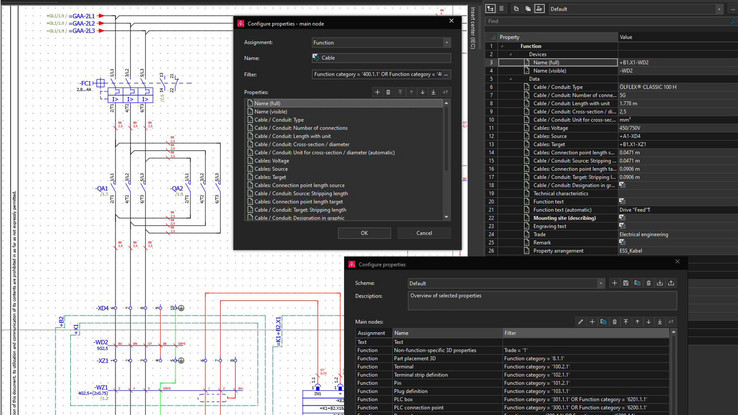

개별 정의 : 장치별 속성 표시
사용자는 외경, 굽힘 반경, 단면적 또는 핀 수를 포함하여 서로 다른 특성을 갖는 케이블, 도체 및 단자와 같은 구성 요소의 문제를 잘 알고 있습니다. EPLAN 버전 2025에서는 사용자가 구성 요소를 클릭하면 이러한 장치별 속성을 즉시 사용할 수 있습니다. 이는 속성 개요에 적용될 뿐만 아니라 이제 장치 관리 및 삽입 센터에서도 사용할 수 있습니다. 표시된 정보는 이제 완전히 구성 가능하며 각 구성 요소 유형에 대해 개별적으로 정의할 수도 있습니다.
새로운 EPLAN Cable proD와 결합된 EPLAN Electric P8의 확장으로 기계 케이블링이 새로운 수준에 도달했습니다. 케이블은 정확한 길이로 정확하게 정의, 배선 및 주문할 수 있습니다.

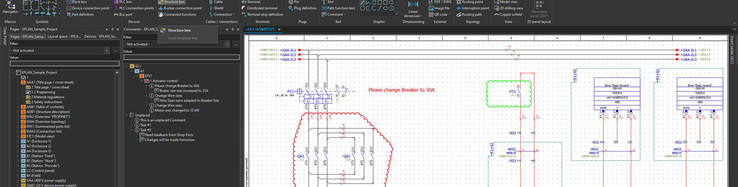

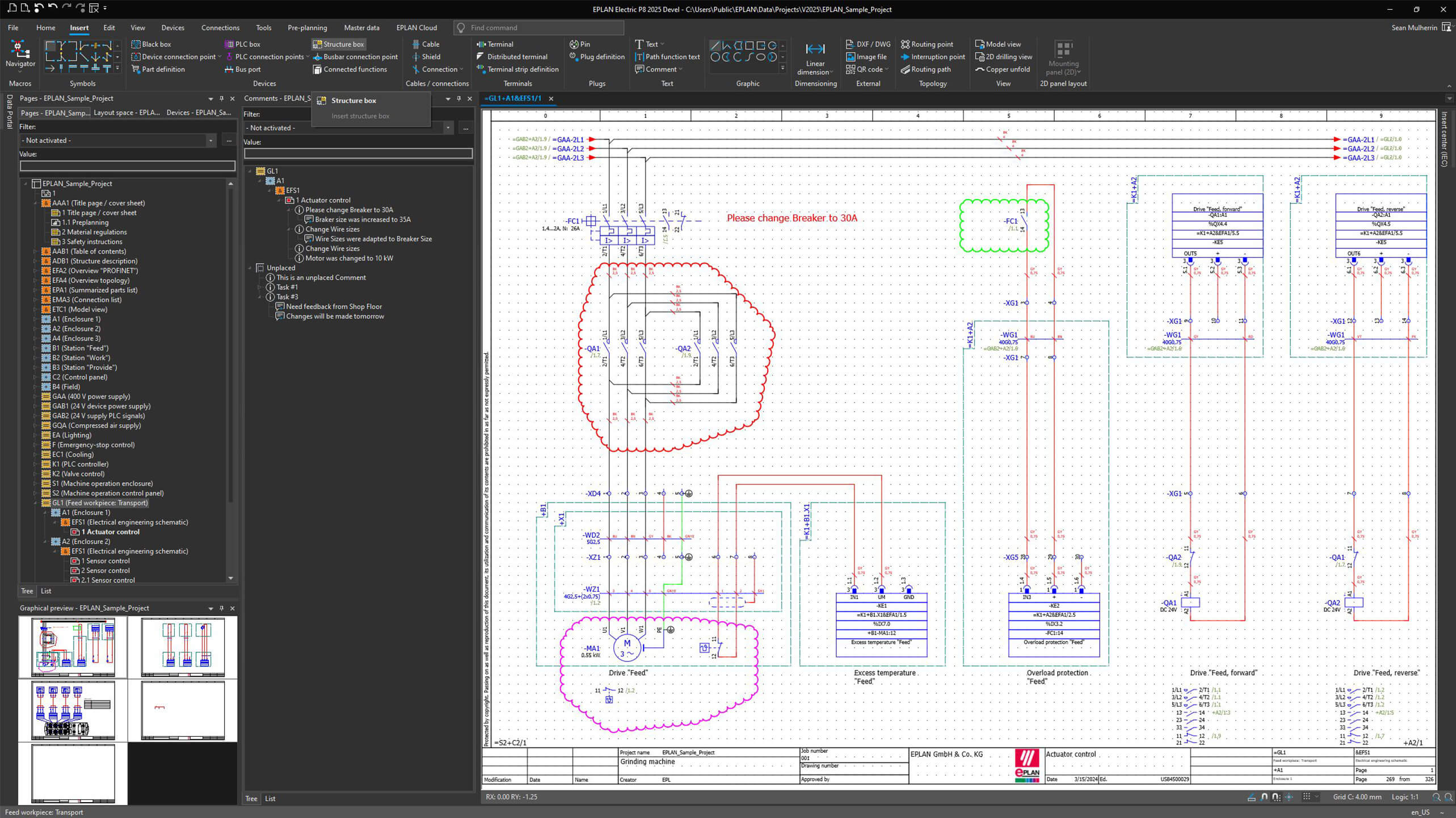

더 나은 협업 : 확장된 댓글 탐색기
이제 향후 버전에서는 댓글 탐색기를 리본 메뉴에서 직접 사용할 수 있습니다. 이를 통해 설계자는 보다 쉽게 협력하고 회로도에 설명을 추가하거나 수정할 수 있습니다. 협업 요소 사용자는 또한 사용자가 EPLAN 플랫폼에서 자신의 댓글을 생성 및 관리하고 기록을 확인하며 상태 정보도 저장할 수 있는 댓글 탐색기의 추가 개선 사항을 활용할 수 있습니다. EPLAN eVIEW 확장을 사용하면 레드라이닝 및 그린라이닝 기능을 포함한 클라우드 기반 협업도 쉽게 구현할 수 있습니다.

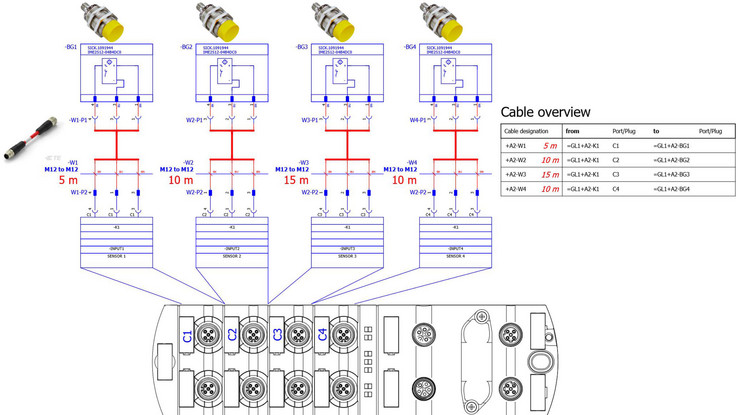

영리한 연결: 기계 케이블링을 한 단계 더 발전시킵니다.
기계 케이블링에는 조립식 케이블이 선택되는 경우가 많습니다. 케이블의 올바른 길이를 결정하는 것은 말할 것도 없고 회로도에서 이러한 정의를 올바르게 정의하는 것도 과제입니다. EPLAN은 향후 버전에서 이러한 두 가지 문제에 대한 효율적인 솔루션을 찾았습니다. 새로운 EPLAN Cable proD와 결합된 EPLAN Electric P8의 확장으로 기계 케이블링이 새로운 수준에 도달했습니다. 올 여름에 출시될 혁신적인 신제품 EPLAN Cable proD는 MCAD 시스템의 3D 모델과 EPLAN Electric P8의 올바른 케이블링 정보 간의 인터페이스 역할을 합니다. 케이블은 정확한 길이로 정확하게 정의, 배선 및 주문할 수 있습니다.
완벽한 계획: 완성된 터미널 스트립으로 바로 이동
EPLAN의 제어 캐비닛 레이아웃에 대한 데이터 교환은 곧 Phoenix Contact의 단자대 스트립과 관련하여 매우 쉬워질 것입니다. ClipX Engineer의 새로운 인터페이스를 통해 사용자는 전체 터미널 스트립을 EPLAN Pro Panel에서 Phoenix Contact 애플리케이션으로 내보낼 수 있습니다. ClipX 엔지니어는 자동으로 터미널 스트립을 확인하고 누락되거나 잘못된 액세서리를 추가한 다음 완성된 터미널 스트립을 EPLAN Pro Panel로 다시 반환합니다. 이는 필요한 모든 액세서리를 포함한 단자대 스트립을 처음부터 쉽고 정확하게 계획할 수 있음을 의미합니다.
EPLAN Platform 2025에서는 이제 사용자가 장치를 클릭하면 케이블, 도체 및 터미널에 대한 장치별 속성을 즉시 사용할 수 있습니다.
생산 및 서비스 작업 단순화: QR 코드/이미지를 기호와 연결
EPLAN 플랫폼 2025 사용자는 상황 관련 이미지나 QR 코드를 기호와 연결하고 처음으로 기호에 직접 배치할 수 있습니다. 이미지를 연결하면 변경 사항이 있을 때 그에 맞게 조정됩니다. 또한 QR 코드는 훨씬 더 깊이 있는 데이터를 제공합니다. QR 코드를 스캔하기만 하면 사용자가 설치 지침이나 유지 관리 정보를 직접 확인할 수 있습니다. 이를 통해 회로도를 더 쉽게 이해할 수 있으며 생산, 시운전 및 서비스 분야의 기술자가 작업을 더 신속하게 수행할 수 있습니다.
더 쉽고 빠릅니다: 기계식 케이블 라우팅 및 피드스루
케이블과 변류기와 같은 구성 요소 간의 종속성은 EPLAN 플랫폼의 일부로 새 버전의 EPLAN Electric P8에 자동으로 표시되고 연결 또는 케이블링 목록으로 전송됩니다. 이는 생산 과정에서 케이블 누락으로 인해 시간이 많이 소요되는 수정 작업을 피할 수 있음을 의미합니다. EPLAN Pro Panel에서는 제어 캐비닛 레이아웃을 위한 기계식 케이블 피드스루도 사용할 수 있습니다. 소프트웨어는 구성 요소와 케이블 간의 종속성을 자동으로 인식하고 수동 개입 없이 구성 요소를 통해 케이블을 정확하게 라우팅합니다. 즉, 실수로 케이블을 잊어버릴 일이 없고 연결 목록과 도체 목록이 완성됩니다.
