공정 엔지니어링
PF 및 P&I 다이어그램 생성을 위한 엔지니어링 솔루션
공정 엔지니어링은 고체뿐만 아니라 액체, 심지어 가스를 포함한 다양한 재료의 생산 및 변환을 다룹니다. 적용 분야가 광범위하여 곡물 가공부터 종이 생산, 광석으로부터의 금속 추출에 이르기까지 그 예가 매우 다양합니다. EPLAN은 공정 흐름 다이어그램(PFD), 배관 및 계측 다이어그램(P&ID) 생성, 엔지니어링 프로세스 최적화 및 통합을 통해서 어떤 재료든 상관없이 제조 및 공정 엔지니어링을 지원합니다.
공정 엔지니어링의 작업과 당면 문제
엔지니어링 작업에서 중요한 것은 다양한 프로세스 단계의 설계 및 문서화를 지원하는 것입니다. 특히 공정 엔지니어링에서 그 중요성은 배가됩니다. 대개 PFD는 용기나 펌프, 환풍기, 가열소자 등의 액추에이터, 기계용 밸브와 같은 수백 가지의 구성 요소를 포함해야 합니다. 파이프를 통한 연결은 흐름도에 문서화되어야 합니다. P&ID 생성은 센서 시스템과 기계/플랜트용 계측 및 제어 시스템 설계 및 매핑과 같은 다운스트림 프로세스에 중요합니다. 이를 통해서 수많은 측정 지점을 생성하고 측정값과 신호를 기록해야 합니다. 공정 엔지니어링 데이터는 기계 및 플랜트 엔지니어링의 핵심 정보이며 유체 동력 및 전기 엔지니어링으로 원활하게 전송되어야 합니다. 따라서 통합된 엔지니어링 데이터를 기반으로 이러한 프로세스를 자동화하는 것이 더욱 중요해집니다.
공정 엔지니어링의 작업과 당면 문제
엔지니어링 작업에서 중요한 것은 다양한 프로세스 단계의 설계 및 문서화를 지원하는 것입니다. 특히 공정 엔지니어링에서 그 중요성은 배가됩니다. 대개 PFD는 용기나 펌프, 환풍기, 가열소자 등의 액추에이터, 기계용 밸브와 같은 수백 가지의 구성 요소를 포함해야 합니다. 파이프를 통한 연결은 흐름도에 문서화되어야 합니다. P&ID 생성은 센서 시스템과 기계/플랜트용 계측 및 제어 시스템 설계 및 매핑과 같은 다운스트림 프로세스에 중요합니다. 이를 통해서 수많은 측정 지점을 생성하고 측정값과 신호를 기록해야 합니다. 공정 엔지니어링 데이터는 기계 및 플랜트 엔지니어링의 핵심 정보이며 유체 동력 및 전기 엔지니어링으로 원활하게 전송되어야 합니다. 따라서 통합된 엔지니어링 데이터를 기반으로 이러한 프로세스를 자동화하는 것이 더욱 중요해집니다.
효율적인 엔지니어링 프로세스를 위한 필수 기반
일반 엔지니어링 분야에 해당되는 사항은 공정 엔지니어링에도 적용됩니다. 법규정 및 표준 준수와 고품질의 장치 데이터로 엔지니어링 기반을 닦아야 비로소 효율적인 프로세스와 워크플로우에 토대를 마련할 수 있습니다.
공정 엔지니어링의 중요한 표준
ISO 10628 및 ISA 5.x 표준은 공정 엔지니어링 분야의 회로도 생성을 규정합니다. IEC 81346 표준은 시스템 구조화에 적용되어 분야 간의 엔지니어링을 가능하게 합니다. 마지막으로 IEC 61355는 명확성을 높이기 위한 문서 유형을 규정합니다.
프로젝트를 위한 고품질 장치 데이터
EPLAN Data Portal에서 제조업체의 고품질 장치 및 구성 요소 데이터에 액세스할 수 있습니다. 이를 통해 하나의 소스로부터 공정 엔지니어링에 필요한 모든 장치 데이터를 얻을 수 있습니다. 프로젝트에 드래그 앤 드롭으로 쉽게 통합할 수 있습니다.
분야 간 설계에 집중하다
공정 엔지니어링 데이터는 기계 및 플랜트 시스템 엔지니어링의 핵심적인 정보입니다. 이 핵심 정보는 유체 동력 및 전기 엔지니어링으로 완벽하게 전달되어야 합니다. 따라서 통합 엔지니어링 데이터를 기반으로 프로세스를 최적화하는 것이 더욱 중요합니다. 신뢰할 수 있는 EPLAN 솔루션이 귀사와 함께합니다.
PFD 및 P&D 생성

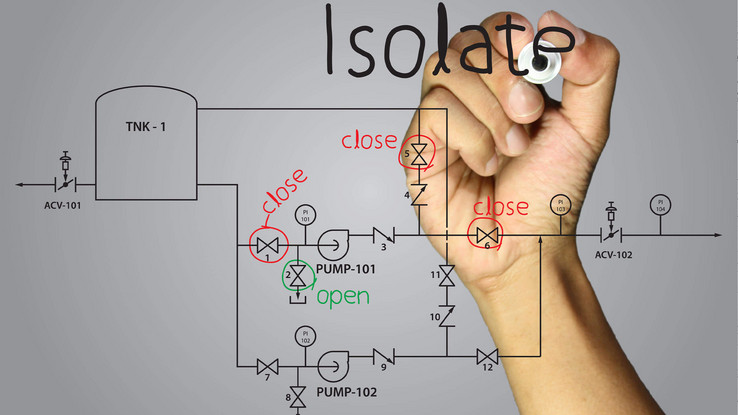

최적의 P&ID 생성을 위해서는 심볼, 회로 및 배관을 쉽게 조정하고 사용할 수 있어야 하며, 상호 참조의 관리도 간편해야 합니다. 구성 요소와 파이프의 번호 매기기는 자동으로 수행되어야 하고, P&ID 생성도 마찬가지입니다. EPLAN Preplanning으로 공정 엔지니어링 설계를 위한 이상적인 솔루션을 경험하십시오. 첫 번째 단계에서는 PFD를 생성합니다. 후속 단계에서는 상세 P&ID 설계를 작업하는 것도 가능합니다. 아울러 EPLAN 플랫폼은 엔지니어링의 통합 기반을 구축하여 전기 및 유체 동력 엔지니어링과 같은 다운스트림 분야로 데이터를 원활하게 전송할 수 있습니다.
사전 계획 연결
EPLAN Preplanning은 배관 및 케이블용 연결 설계 객체를 제공하므로, 사전 계획 단계에서 연결 구성 요소를 정의할 수 있습니다. 장치 간의 연결과 장치 소스 및 타깃 간의 연결을 설계하고, 문서 내에서 페이지 배치를 결정할 수도 있습니다.
