EPLAN Electric P8과 TIA 포털 연결

지멘스(Siemens)의 TIA 포탈 설계 프레임워크(Portal Engineering Framework)와 EPLAN Electric P8간의 새로운 연결은 사용자들의 관심을 사로잡았다. EPLAN의 "TIA 포털 연결(TIA Portal Connection)"과 "TIA 포털 개방(TIA Portal Openness)"을 통해 이제 전기 설계, 자동화 설계의 두 가지 영역이 양방향으로 데이터를 교환할 수 있다. 사용자는 프로젝트의 모든 단계에서 데이터를 편집하고 비교할 수 있다. EPLAN Electric P8은 회로도, PLC 개요, 하드웨어 구성은 물론 네트워크 디자인도 자동으로 생성한다.

몬하임(Monheim)/하노버(Hanover), 2017년 4월 24일 - EPLAN Electric P8과 TIA 포털이 새롭게 연결되며 생긴 핵심 기능은 설계 자동화 시스템에 필요한 세부적인 데이터를 일관되게 전송하는 기능이다. EPLAN의 양방향 "TIA 포털 연결"을 사용하면 데이터를 자동화 설계나 전기 설계의 두 가지 영역으로 불러오거나 내보낼 수 있다. 전기 엔지니어와 PLC 프로그래머는 각자 다른 현장에서 쉽게 업무에 관련된 데이터를 교환하게 된다. 전기 엔지니어와 PLC 프로그래머들은 자신의 분야가 아닌 다른 분야의 데이터를 활용하고, 타 분야의 데이터를 사용할 시기를 자유롭게 결정할 수 있다. 엔지니어들이 각자 독립적으로 예비 작업을 하는 경우에도 데이터 교환을 제어할 수 있으며, 이는 결과를 수정하는 과정에서 중요한 역할을 한다. TIA 포털 연결은 자동화 ML을 기반으로 이루어진다. 자동화 ML은 IEC 62424/IEC 62714 기준을 준수하는 현대적이고 중립적이며 보편적인 데이터 교환 형식이다. 이 기술은 자동화의 표준이 되고 있다.

PLC 프로그래머와 설계 엔지니어가 얻는 시간상의 이점

EPLAN Electric P8의 설계 프로세스가 시작되면 전기 엔지니어는 더 이상 수동으로 입력 작업을 하지 않아도 되어 시간을 아낄 수 있다. TIA 포털에서 생성된 데이터는 드래그, 드롭 동작이나 자동 전송을 통하여 EPLAN Electric P8로 전송되고, EPLAN Electric P8은 입력된 데이터로부터 회로도를 생성한다. 이 기능은 특히 전기 엔지니어가 수동으로 설계하는 수고를 덜어준다. 서로 다른 영역 간에 오해가 생기지 않는 것도 또 다른 실질적인 이점이다. 따라서 자동화 구성요소의 품질을 최적화하고 설계 속도를 높일 수 있다.

자유로운 수정

사용자는 프로젝트의 모든 단계에서 어떤 방향으로든 PLC 데이터를 교환하고 편집하고 비교할 수 있다. 이로써 변경 사항이나 반복적인 절차를 시간 소모적으로 여러 번에 걸쳐서 수동으로 비교하던 기존의 문제가 해결된다. PLC 어셈블리 지정에 대한 개요가 투명하게 공개되고 시스템에서 개요를 편집할 수도 있어 사용자들은 혜택을 얻는다. 그 결과 설계 프로세스가 최적화되고 영역 간의 협력이 가능해진다.

하드웨어 구성

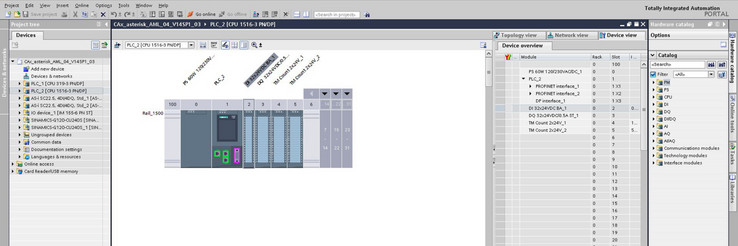

하드웨어 구성 작업에는 부품 및 랙 배치 작업이 포함된다. 가령 어떤 모듈이 랙 슬롯으로 들어갈 것인지 결정하는 사항이 이에 해당한다. 사용자들이 회로도와 PLC 프로그램과 관련하여 적합한 하드웨어를 설계할 때 EPLAN Electric P8의 새 데이터 교환 기능이 유용하다. 이 기능을 활용하면 지멘스 TIA 포털이 자동으로 하드웨어 구성을 수행하기 때문에 사용자는 더 이상 이에 대해 생각할 필요가 없다. EPLAN Electric P8은 회로도, PLC 개요, 하드웨어 설정 등의 데이터를 자동으로 생성한다. 이 모든 데이터들이 합쳐졌을 때 작업 프로세스의 속도는 크게 향상된다.

버스 배선 및 구조 데이터

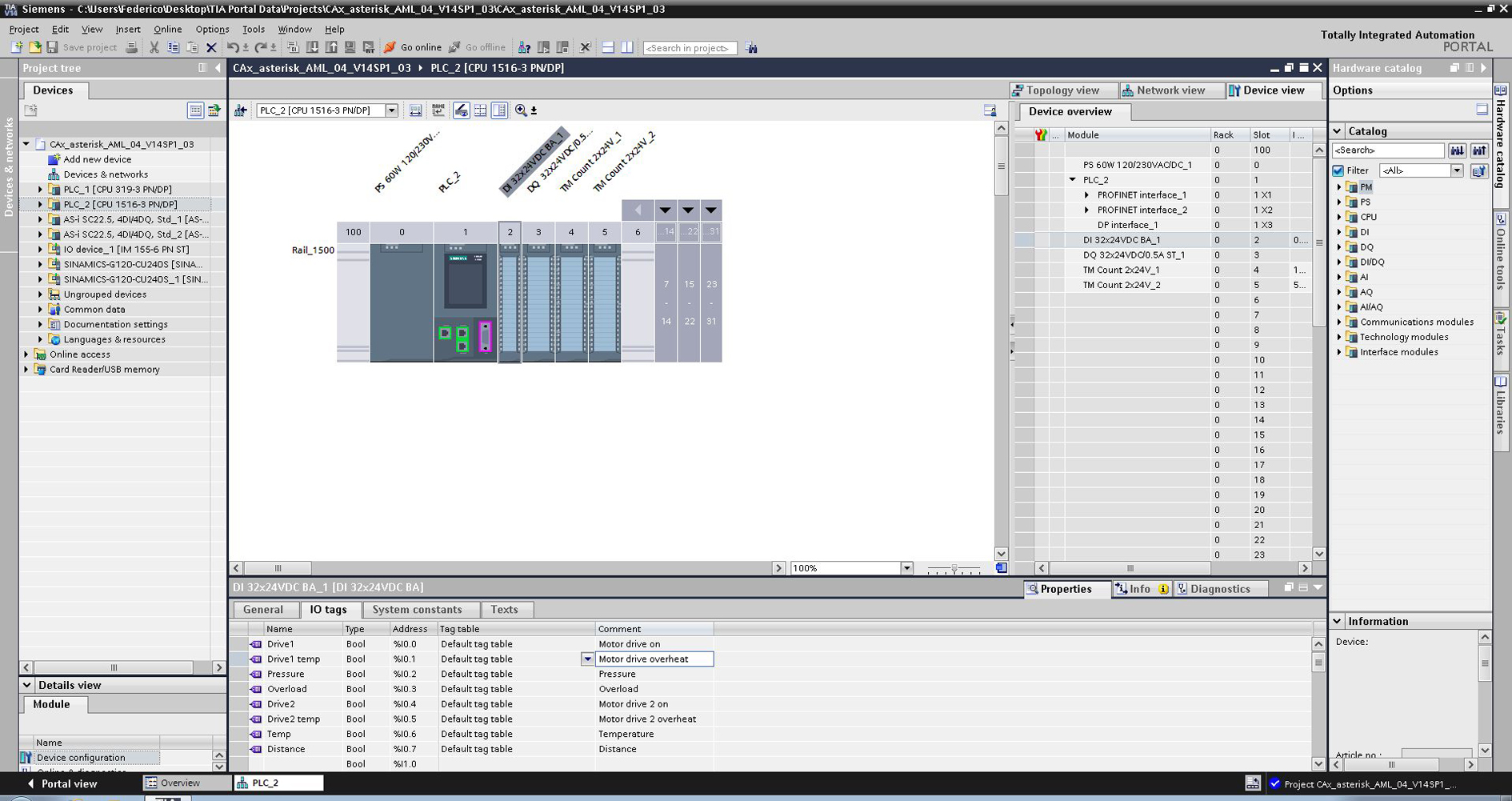

하드웨어 주소, 기호 주소, 기능 텍스트와 주석이 할당 목록에 들어간다. 할당 목록은 어떤 물리적인 입출력이 할당되고 어떻게 할당되는지 그 방법을 설명한다. EPLAN과 Siemens TIA 포털 간의 새로운 인터페이스는 사용자가 PLC 프로그램의 기호 주소를 하드웨어 주소에 알맞게 할당하도록 지원하므로 입력과 출력을 배선하는 작업이 간단해진다. 버스/네트워크 토폴로지(topology)에는 랙과 버스 포트를 서로 연결하는 배선도 포함된다. 버스 주소를 슬레이브(slave) 구성과 마스터(master) 구성 사이의 종속관계와 교환하면 버스 데이터를 수집하고 문서화하는 작업이 간편해지면서 동시에 버스 데이터의 개요도 향상된다.

배경

EPLAN과 지멘스(Siemens)는 전기 설계와 PLC 프로그래밍을 결합하는 것을 목표로 수년간 광범위한 협력을 해 왔다. 그 결과 TIA 포털이나 EPLAN과 같은 응용 프로그램에는 동일한 소스에서 나오는 데이터가 통합적으로 제공되게 되었다. 이로써 데이터와 프로젝트 기획의 퀄리티가 높아져 메카트로닉스 작업 방식이 더욱 완전하게 지원되어 사용자들은 혜택을 누린다. 지멘스(Siemens)가 EPLAN Data Portal(데이터 포탈)에 제공하는 제품 데이터들은 Siemens Mall과 CAx Download Manager에서도 검색이 가능하다. 지멘스와 EPLAN은 사용자가 설계와 PLC 프로그래밍에서 시간을 절약하도록 데이터 품질을 최고급으로 끌어올리는 것을 지향한다.
