EPLAN Preplanning 버전 2.8
솔루션 제공기업인 EPLAN은 디자인 단계와 영역 통합적인 세부설계 사이의 차이를 좁힌다. EPLAN Preplanning 버전 2.8에는 새로운 여러 가지 기능들이 도입되고 다양한 개선이 이루어졌다. 필터링된 엑셀 리스트를 가져오는 기능이 개선되었고, 기존의 매크로를 쉽게 업데이트하며, 최적의 세그먼트 배치를 구현할 수 있다. 이러한 개선을 통해 사용자들이 이상적인 설계 프로세스를 구축하도록 지원한다. 이상적인 설계 프로세스란 프로젝트 데이터가 프로젝트 초기에 입력 및 향상되고, 미디어의 개입 없이 처리되는 프로세스를 말한다. 함부르크(Hamburg)에서 개최되는, 해운 업계의 주요 전시회인 SMM에서 EPLAN은 조선 및 기타 대형 프로젝트를 보다 쉽게 관리하도록 지원하는 EPLAN Preplanning 버전 2.8을 처음으로 선보일 예정이다.
솔루션 제공기업인 EPLAN은 디자인 단계와 영역 통합적인 세부설계 사이의 차이를 좁힌다. EPLAN Preplanning 버전 2.8에는 새로운 여러 가지 기능들이 도입되고 다양한 개선이 이루어졌다. 필터링된 엑셀 리스트를 가져오는 기능이 개선되었고, 기존의 매크로를 쉽게 업데이트하며, 최적의 세그먼트 배치를 구현할 수 있다. 이러한 개선을 통해 사용자들이 이상적인 설계 프로세스를 구축하도록 지원한다. 이상적인 설계 프로세스란 프로젝트 데이터가 프로젝트 초기에 입력 및 향상되고, 미디어의 개입 없이 처리되는 프로세스를 말한다. 함부르크(Hamburg)에서 개최되는, 해운 업계의 주요 전시회인 SMM에서 EPLAN은 조선 및 기타 대형 프로젝트를 보다 쉽게 관리하도록 지원하는 EPLAN Preplanning 버전 2.8을 처음으로 선보일 예정이다. 독일 몬하임(Monheheim), 2018년 8월 27일 - 새로운 EPLAN Platform 버전 2.8이 몇 주 이내로 출시될 예정이다. 함부르크에서 개최되는 SMM 전시회에서 이 새로운 버전이 처음으로 공개된다. EPLAN Preplanning을 사용하면 예비 설계 단계를 다양하게 최적화함으로써 큰 효과를 볼 수 있다. 예비 설계 단계에서 세그멘트들을 배치하는 작업을 예로 들 수 있다. 버전 2.8에서는 세그멘트들을 여러 번 배치할 수 있어, 한 세그멘트가 여러 개의 사전 설계 페이지에 표시된다. 배치 작업 중 사용자는 구조 내에 있는 어떤 노드에서도 그래픽 사전 설계를 시작할 수 있으며 다중 중첩 세그먼트를 여러 개의 사전 설계 페이지에 표시할 수 있다. EPLAN Preplanning은 명확한 개요를 제공하여 설계의 투명성을 높이고 대형 프로젝트에서도 설계의 방향을 잘 잡을 수 있도록 지원한다. 버전 2.8의 또 다른 실질적인 이점: 서로 관련이 있는 세그먼트들끼리 상호 참조를 표시할 수 있다. 기존에는 상호 참조들이 기타 사전 설계 페이지에 있는 세부 설계, 가령 P&I 플로우 차트나 다중 회선 설계도에 표시되고는 했다. 버전 2.8은 이를 개선함으로써 설계의 전반적인 상황에 대한 개요를 제공하고 세그멘트 할당을 간편화한다. 또한 세그멘트를 정의하는 작업도 더욱 쉬워졌다. 구성 작업 시 넘버링을 유연하게 하는 옵션이 도입되어 사용자들에게 폭 넓은 자유를 제공한다.
회로도 생성의 완성도 향상
세부설계의 예비 사전계획 데이터에서 회로도가 파생되는 경우 개요를 유지하는 것이 중요하다. 설계 객체와 회로도를 명확하게 연결하는 것이 핵심이다. 기존에는 설계 객체에 사전에 할당된 매크로가 있으면, 한 설계 객체에 알맞는 회로도는 1개만 존재함에도 불구하고 페이지 탐색기에서 하나의 설계 객체가 여러 번 검색되었다. 이로 인해 검색 결과가 두 배로 늘어나는 단점이 있었다. 반면 EPLAN Preplanning 버전 2.8은 초기 단계부터 사용자를 직접적으로 지원한다. 설계 객체의 회로도 페이지가 이미 생성된 경우 사용자는 세부 정보가 담긴 시스템 메시지를 받는다. 이로써 사용자의 설계가 더욱 완벽해지고 완성 속도도 빨라진다.
기존의 매크로를 쉽게 업데이트
매크로 기술은 회로도 탬플릿과 같은 원리로 작용하여, 이전에 정의된 객체를 다시 사용함으로써 프로젝트 개발을 크게 단순화한다. 이제는 기존보다 설계 객체에 대해 더 많은 정보가 표시된다. 회로도에서 이전에 할당된 매크로가 변경되면 값 세트가 수정되고, 변경된 정보를 쉽게 저장할 수 있다. 또한 변경된 플레이스홀더 개체가 있는 매크로의 시스템 동작도 향상된다. 회로도의 다양한 속성은 값 세트를 통해 제어할 수 있다. 이제는 사전 설계의 데이터와 회로도 데이터가 완벽하게 일치하게 된다.
필터링된 엑셀 리스트 불러오기
예비 계획이 수립되면 외부의 응용 프로그램에서 작성된 사전 설계 데이터 목록을 EPLAN Preplanning으로 불러올 수 있다. EPLAN Preplanning 버전 2.8은 엑셀에서 설정된 필터를 인식한다. 필터링된 엑셀 리스트를 통합하면 동기화 대화 상자에 표시되는 사전 계획 데이터의 양이 줄어들어 데이터를 쉽고 빠르게 불러 올 수 있다. 또한 사이즈가 큰 엑셀 파일을 기존보다 빠르게 가져올 수 있다.
결론
EPLAN Preplanning은 디자인 단계와 세부설계 단계의 차이를 해소한다. EPLAN Preplanning 버전 2.8에서는 많은 개선이 이루어져 사용자들은 세부설계를 더욱 쉽게 업데이트할 수 있다. 또한 전기 설계와 관련된 모든 구성요소와 회로도를 EPLAN Preplanning으로 불러와, 다운스트림 설계 시 손실되는 정보 없이 사용할 수 있다. 특히 EPLAN Preplanning은 조선 분야에서 복잡한 대규모 프로젝트를 쉽게 관리하는 데 유용하다. EPLAN Tutorials ©EPLAN Software & Service, 2018년 8월

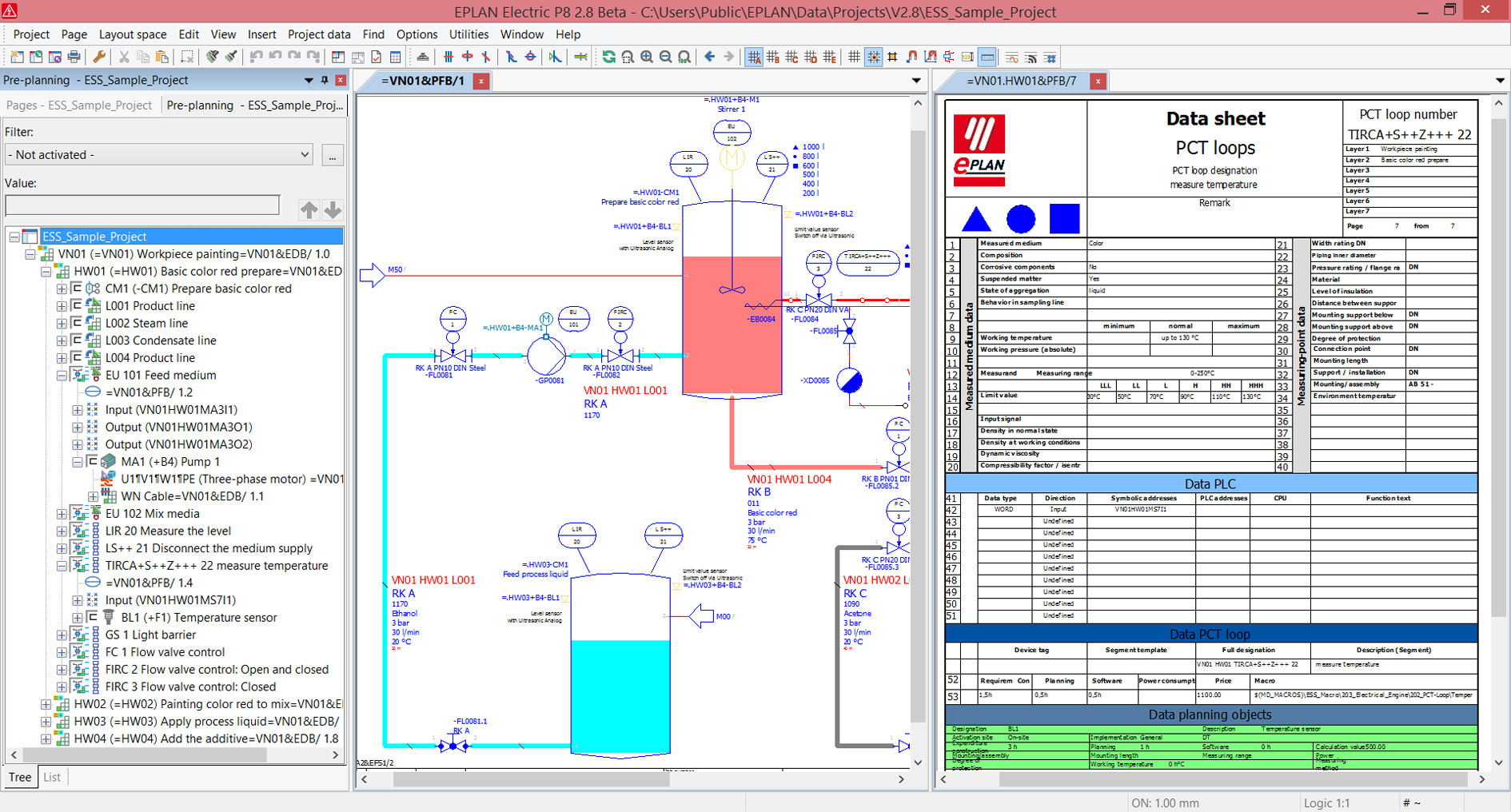

With numerous optimisations in Version 2.8, all components and schematics relevant to the electrical design can be captured in EPLAN Preplanning and made available to downstream engineering disciplines without any loss of information.
