EPLAN Smart Wiring 버전 2.7 출시

개폐장치 시스템의 효율적인 배선

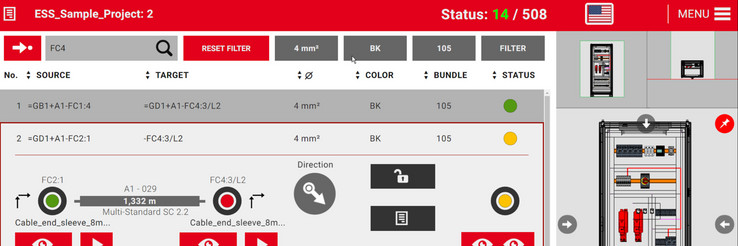

배선은 개폐장치 시스템 설계에서 비용이 가장 많이 드는 작업이다. 배선 소프트웨어인 EPLAN Smart Wiring은 사용자가 배선을 더 효율적으로 수행하도록 지원한다. EPLAN Smart Wiring의 새 버전 2.7은 Windows OS가 설치된 컴퓨터나 모바일 장치에서 사용할 수 있으며, 웹 서버 클라이언트 솔루션으로도 사용 가능하다. 이로써 기획 및 계약 데이터가 중앙 시스템에서 제공되고 저장된다. QR 코드를 통해 해당 프로젝트에 신속하게 접근할 수 있으며, 생산 관리자들은 모니터링 도구 옵션을 통해 실시간 지표를 제공받아 제조 과정을 최적화할 수 있다. EPLAN은 데이지 체인의 소속을 시각화하여 개폐장치 시스템 배선에 대한 고객들의 중요한 니즈를 충족한다. 몬하임, 독일, 2017년 9월 27일 - EPLAN Smart Wiring 버전 2.7이 출시되었다. 이 소프트웨어의 핵심 기능은 개폐 장치 시스템의 배선을 간편하게 만들며, 시스템으로 배선을 지원하는 것이다. 기존에는 최종 장치에서만 로컬로 사용할 수 있었던 이 소프트웨어는 이제 클라이언트 응용 프로그램이 있는 중앙 웹 서버의 사용자라면 누구나 사용 가능하다. 중앙 웹 서버를 통해 프로젝트 데이터를 중앙에서 제공, 처리, 저장 및 보관할 수 있다. 또한 여러 사용자가 동시에 프로젝트에 접근하고 데이터를 편집할 수 있다는 장점이 있다. 동시 편집 기능은 여러 명의 사용자가 하나 또는 여러 개의 제어 캐비닛에 관한 주문을 처리할 때 유용하다. 중앙 웹 서버를 통해 사용자들은 사용자 인터페이스나 작업 디렉토리의 색상과 같은 프로그램 설정을 개별적으로 정의하고, 각 사용자별로 사용자 설정을 중앙에 저장하여 간편하게 호스팅한다. EPLAN Smart Wiring 클라이언트가 웹 서버에 접속하면 가장 최근의 사용자 정의 설정과 프로젝트 데이터가 자동으로 로드된다.

QR 코드를 통해 편리하게 프로젝트를 시작

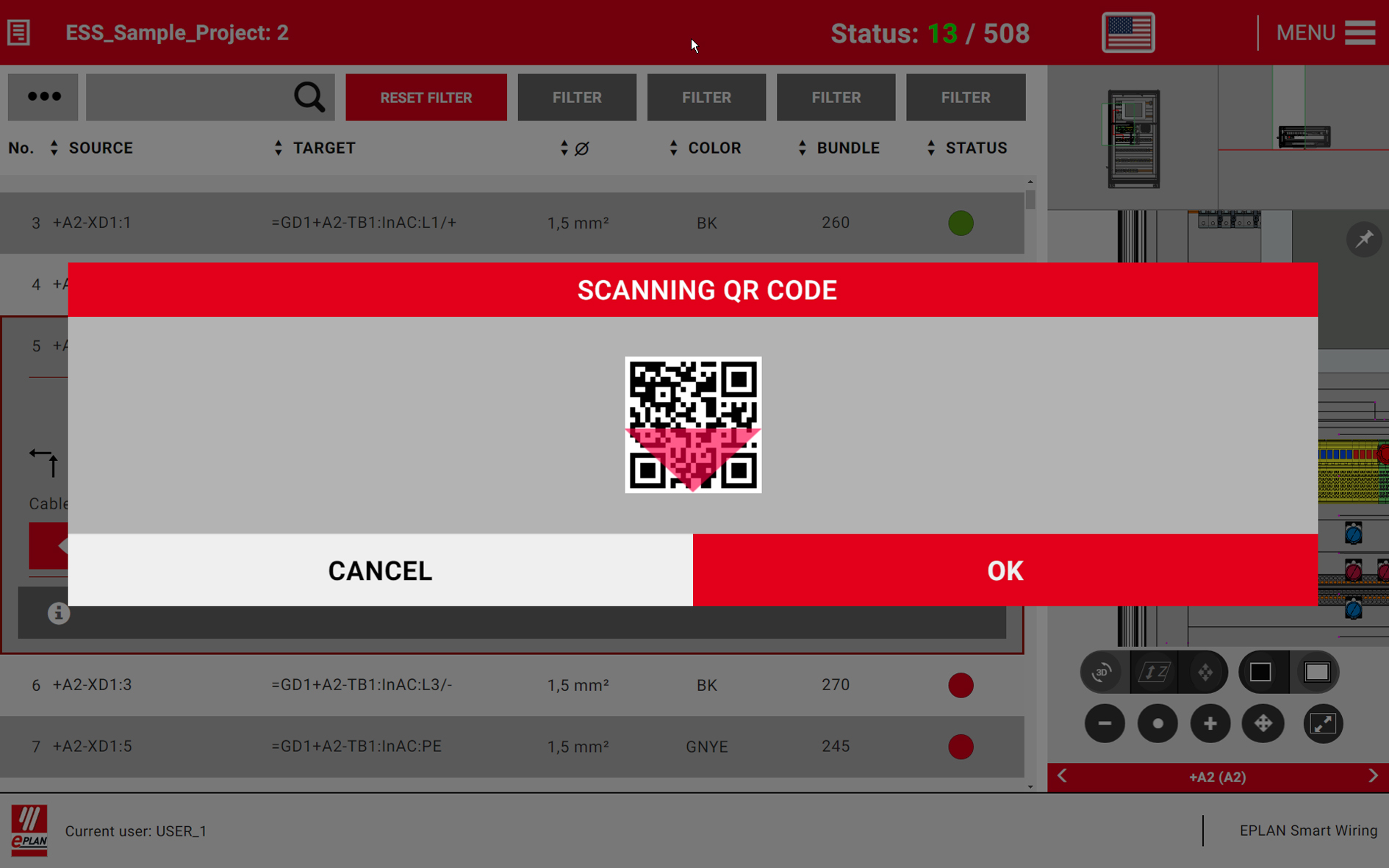

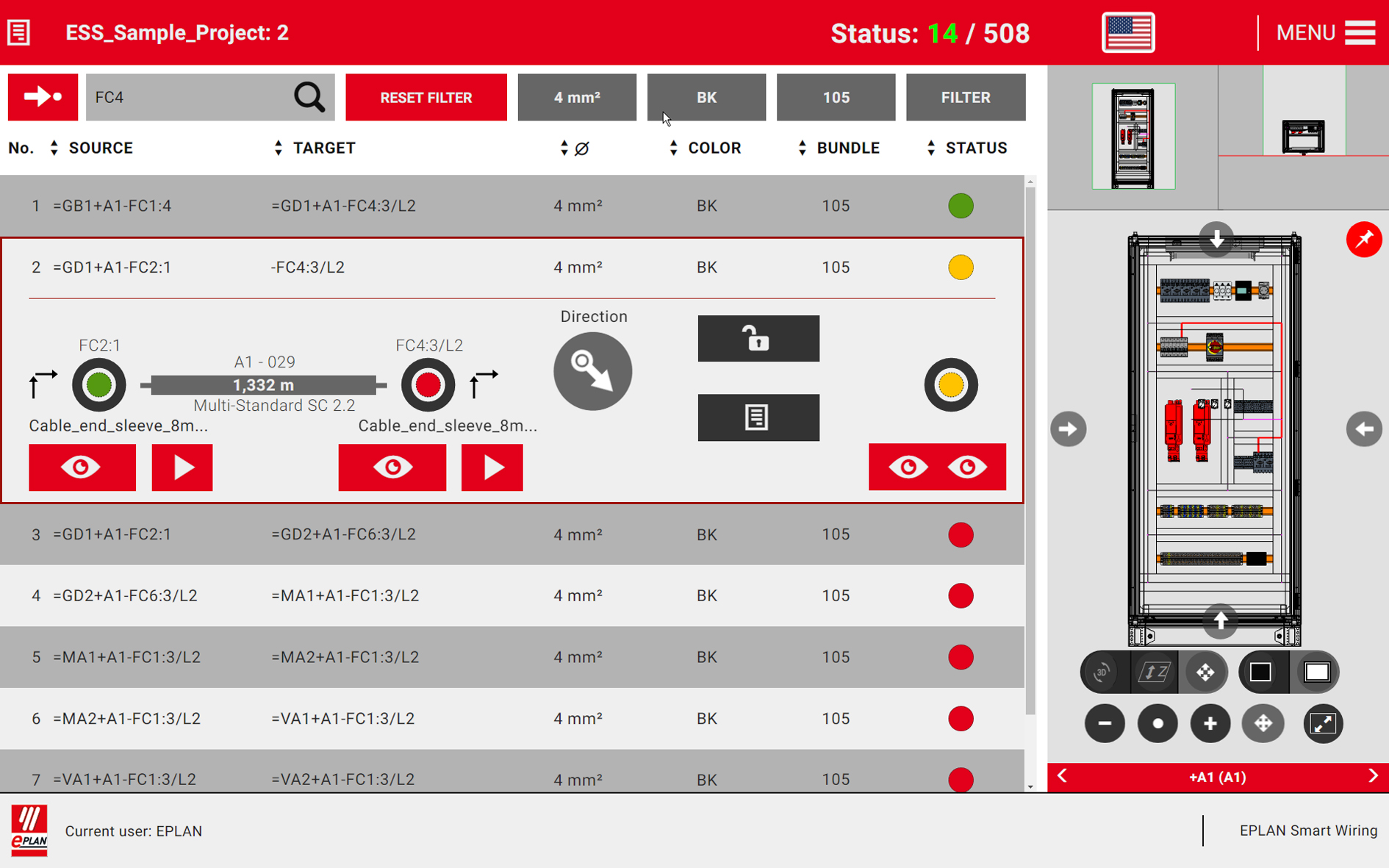

기존에는 배선 프로젝트를 로드하려면 원하는 프로젝트를 사용자가 직접 선택해야 했다. 이제는 QR 코드를 통해 프로젝트 정보를 불러올 수 있다. 사용자가 서버의 프로젝트 정보와 파일 위치 정보를 담은 QR 코드를 스캔하면 해당 주문에 관련된 프로젝트가 열린다. 사용자는 더 이상 불러오고자 하는 프로젝트를 검색하는 데 시간을 낭비할 필요가 없으며 컴퓨터나 서버의 디렉토리를 수동으로 탐색하지 않아도 된다. 또한 표시되는 연결 속성 수가 늘어났다. 연결 지정, 도체 끝 처리, 와이어 유형, 연결에 대한 주석 등의 세부 정보가 추가로 제공된다. 이러한 추가 정보를 활용함으로써 제품 생산, 조립, 설치의 전문성이 올라가고, 오류의 가능성이 줄어든다.

프로세스 정보 모니터링

EPLAN Smart Wiring Monitor는 프로젝트 상태를 나타내고 프로세스 진행 정보를 표시하는 도구다. 이 도구는 별도로 설치할 수 있으며 제조 과정 중 Smart Wiring 프로젝트의 최신 데이터를 제공한다. 이 데이터로부터 사용자는 프로젝트의 상황과 제조 과정의 개요를 모두 확인할 수 있다. 가령, 생산 관리자는 실제 진행 상황을 목표 데이터와 비교하거나 실시간 지표를 토대로 제조 프로세스를 최적화할 수 있다. 또한 EPLAN Smart Wiring Monitor는 품질을 더욱 수준 높게 관리하고 보증하도록 지원한다. 개인 데이터나 성능 관련 데이터는 EPLAN Smart Wiring에 의해 기록되지 않는다.

데이지 체인 연결을 위한 배선 모드

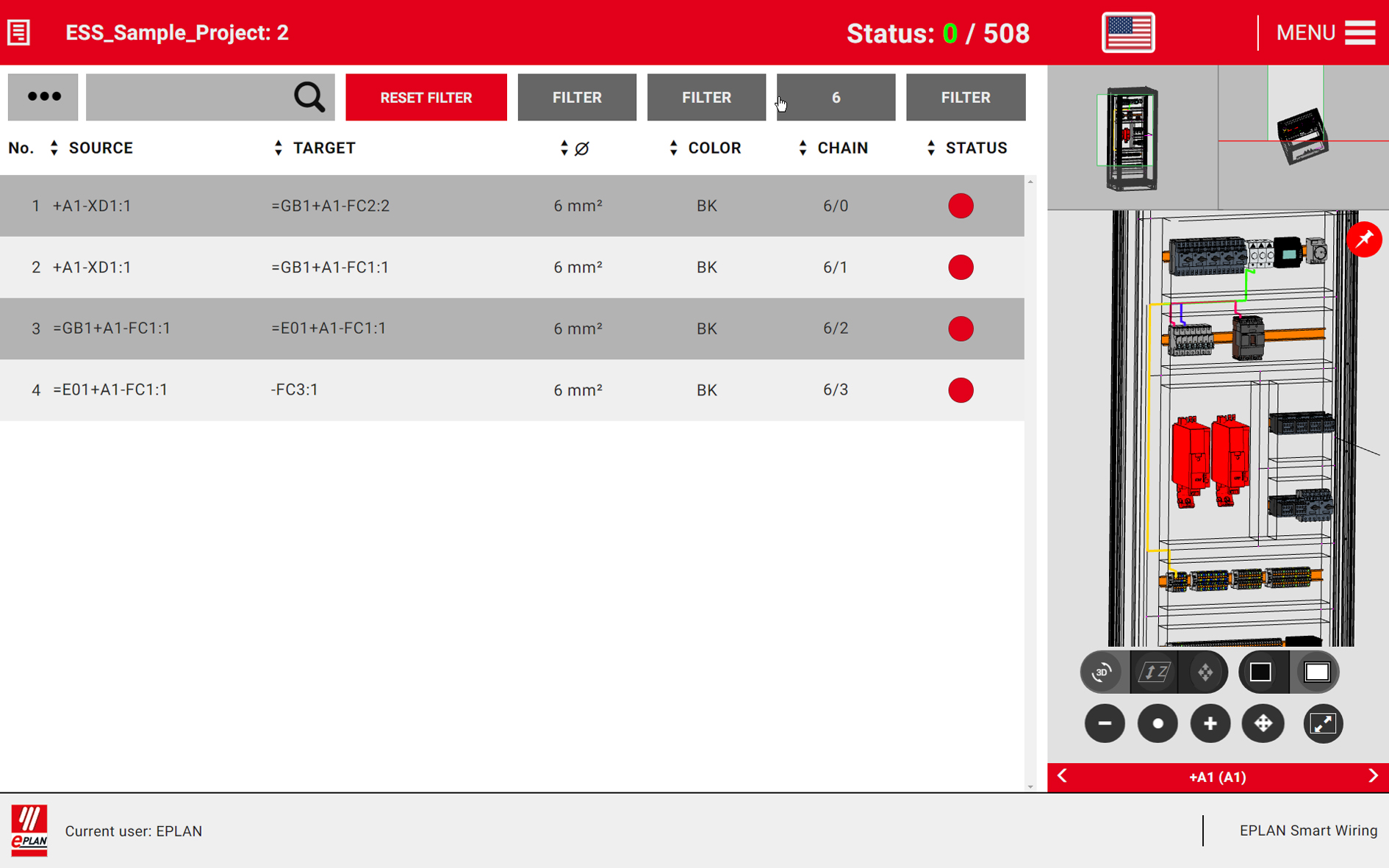

연결 목록에 새로운 옵션이 생겼다. 이 옵션으로 소스, 대상 정보, 번들 정보와 함께 EPLAN 소프트웨어가 생성한 고유한 설명을 연결 목록에 표시할 수 있다. 또한 연결 목록을 데이지 체인 방식으로 나타내는 기능도 추가되었다. 이 기능으로 데이지 체인에 따라 연결 목록을 필터링하고 정렬할 수 있다. 이 정보는 EPLAN 프로젝트에서 추출되거나 Excel 파일의 연결 목록으로 저장된다. EPLAN Smart Wiring 버전 2.7에 추가된 배선 제어 캐비닛에 이 새 기능이 포함되어 있다. 이 기능은 예전부터 고객이 요청하였던 주요 개선사항 중 하나이다.

그래픽으로 지원되는 새 클립 레벨

EPLAN Smart Wiring 버전 2.7의 또 다른 개선 사항은 조정 가능한 클립 레벨이 추가된 점이다. 배선의 경우, 기존과 같이 데이지 체인을 포함한 모든 연결의 라우팅 경로가 3D 어셈블리 레이아웃 그래픽으로 시각화된다. 여기에 클립 레벨 그래픽이 추가됨으로써 사용자는 다른 구성요소나 연결을 안 보이게 가리는 제어 캐비닛의 구성요소를 감출 수 있다. 예를 들어, 도어에 설치된 온도 제어 장치가 마운팅 패널과 그 위에 있는 연결부를 가려서 잘 보이지 않는 경우 클립 수준을 '보이지 않기'로 설정하여 숨길 수 있다. 이로써 효율적이고 정확한 연결 라우팅이 일사천리로 진행된다.
