New version 2.7: 배관 모듈이 포함된 EPLAN Preplanning

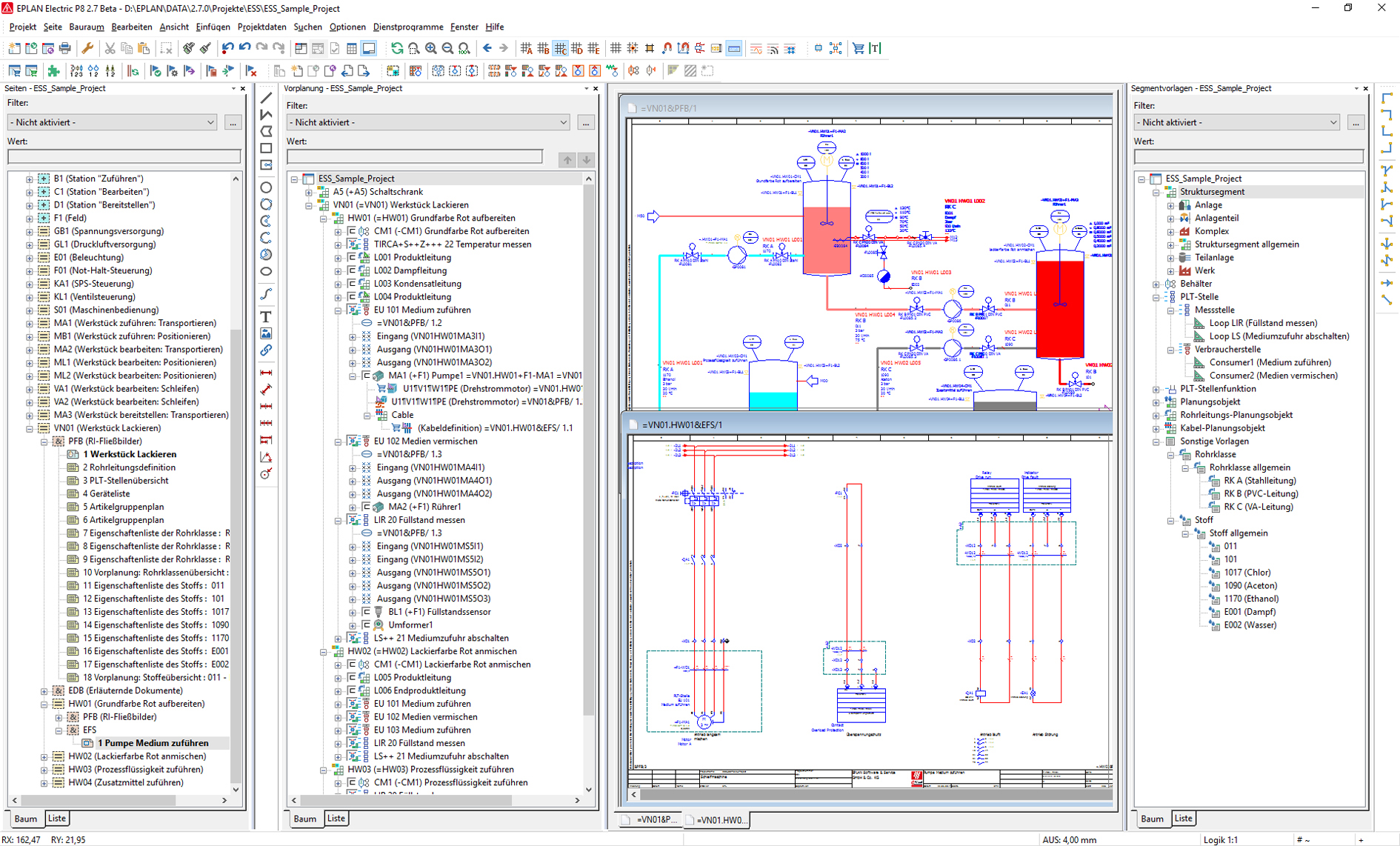

엔지니어링에필요한데이터를초기단계부터충분하게확보하고구성하면엔지니어링의효율성을높일수있다. 이는특히배관정의및정보와케이블데이터와같은프로젝트초기단계의중요연결데이터의경우에적용된다. 새로운버전의EPLAN Preplanning에는자체배관모듈이포함되어있다. 또한사용자가다운스트림엔지니어링프로세스를위해배선데이터를사양으로정의할수있다는장점도있다. 이러한중요한핵심연결데이터를중앙에서관리함으로써번거로움을줄이고프로젝트품질을높일수있다.9월에출시예정인이EPLAN Preplanning 버전 2.7은EPLAN 플랫폼의응용분야를한층확장할것으로기대를모으고있다. 부품그래픽및데이터베이스지향의프로젝트정보와계획을초기단계부터확보및정의할수록기초엔지니어링부터상세엔지니어링까지엔지니어링프로세스를보다효과적으로통합하여효율성을높일수있다. 이는사전계획시하나의케이블또는배관과같은세그먼트들이서로어떻게연결되어있는지를정의하고설명하는연결-계획개체(connection-planning object)라는것을통해이루어진다.  배관을설명하는데이터에는배관클래스를포함해해당배관을통해이동하는물질(물, 오일, 산소등)이포함되어있다. 사용자는세그먼트템플릿탐색기(Segment Template Navigator)에서프로젝트에필요한배관클래스와물질을모든관련데이터가포함된템플릿형태로정의할수있다. 사용자는더이상세그먼트및배관정의에데이터를개별적으로입력할필요가없기때문에프로젝트를신속하게진행할수있다.  배관클래스는새로운 2.7 버전에서사전계획시모든세그먼트에지원되는하나의속성(Property)이고, 배관계획개체및배관정의지점을위한입력필드로이용될수있으며, 배관클래스템플릿을선택함으로써가능하다. 배관클래스템플릿에서는사용자가배관섹션, 피팅, 펌프같은부품들을추가적으로저장할수있다. 배관클래스에할당된이러한부품들만나중에세그먼트를위한구성요소로선택할수있다.  사용자는다음과같은이점을누릴수있다. EPLAN Preplanning에서는배관에어떤연결이속하는지를나타내는배관의코스가자동으로결정된다. 연결의해당특성, 연결정의지점및기능을통해배관클래스와추가데이터를저장할수있다. 배관라우팅을사용해선택된배관을컬러코딩할수있으며, 자동연결라인을추가하여 P&I 도면에서액세스가가능한모든연결을통해배관라우팅을조금씩확장할수있다.

Background:

EPLAN Preplanning에서는사용자가엔지니어링프로세스초기단계부터기술적측면을고려하여초기계획활동을EPLAN 플랫폼에서수행할수있다. 기계/공장설비를엔지니어링할때초기의대략적인아이디어및설계에서출발해기계의조립및제조에필요한모든설명서와정보가취합될때까지각각의단계마다개념을끊임없이조정하고내용을추가하는과정을포함하게된다. 사전계획프로젝트단계에서는기술장비/공장설비범위에대한개념을수립하고초기수량구조를추산하게된다. 이는기술적으로가장유리한개념을식별하고이후의상세계획을위한사양을정의하기위한것이다. 사전계획에따라배선도제작및설치항목화가뒤따를수있다. P&I 도면은공장설비문서에반드시필요한핵심부분이다.

EPLAN Preplanning 버전 2.7의 이점

• P&I 도면을 작성하기 전에 소스 및 목적지를 포함한 배관을 정의
• 지정(designation)과 같은 배관에 식별 및 기술 데이터 할당
• 배관 및 계측기의 시퀀스를 설계하여 P&I 도면에서 배관 정의
• 배관 계기의 임의 삽입 또는 제거
• 배관별 보고 기능
