EPLAN Plattform: 인체공학적 기능과 빠른 프로젝트 설계를 위한 기능 추가
솔루션 제공업체인 EPLAN은 하노버 박람회(Hannover Messe)에서 새로운 EPLAN Platform 2.8 버전에 대한 내부 전망을 최초로 공개할 계획이다. 획기적인 인체공학적 기능을 갖춘 EPLAN Platform은 사용자의 설계 속도를 가속화한다. 또한 매크로 기술을 확장하여 자동화와 표준화 수준을 높인다. 이번 업그레이드의 핵심은 팝업 메뉴를 갖춘 새로워진 그래픽 사용자 인터페이스이다. 이 인터페이스로 인해 설계 프로젝트의 궁극적인 초점인 회로도, 개요, 보고서 작업을 위한 공간이 더 많이 확보된다.
EPLAN Platform 버전 2.8을 조망하다
솔루션 제공업체인 EPLAN은 하노버 박람회(Hannover Messe)에서 새로운 EPLAN Platform 2.8 버전에 대한 내부 전망을 최초로 공개할 계획이다. 획기적인 인체공학적 기능을 갖춘 EPLAN Platform은 사용자의 설계 속도를 가속화한다. 또한 매크로 기술을 확장하여 자동화와 표준화 수준을 높인다. 이번 업그레이드의 핵심은 팝업 메뉴를 갖춘 새로워진 그래픽 사용자 인터페이스이다. 이 인터페이스로 인해 설계 프로젝트의 궁극적인 초점인 회로도, 개요, 보고서 작업을 위한 공간이 더 많이 확보된다. Monheim, 2018년 3월 5일, 독일, 몬하임(Monheim) - EPLAN Platform 버전 2.8의 사용자 인터페이스는 기존에도 프로젝트 데이터 뷰를 사용자가 조정하는 기능과 포괄적인 레이아웃으로 사용자의 편의를 고려했다. 이제는 네비게이터나 데이터 대화상자를 위한 창 전체를 팝업 메뉴에 숨겨 메인 화면에 보이지 않게 할 수 있다. 이로써 사용자가 편집할 수 있는 공간이 충분히 확보되어 프로젝트 작업이 훨씬 수월해진다. 사용자는 중요한 데이터를 편리하게 볼 수 있다. 프로젝트 페이지가 열려 있을 때 인터페이스의 팝업 메뉴를 필요에 따라 쉽게 열고 닫을 수 있다. 번거롭게 일일히 창을 이동하거나 일시적으로 확대하지 않아도 된다. 이에 더하여 빠른 정보보기(Quick Info) 메뉴가 확장되었다. 도구 모음의 단추 아래에 있는 상태 표시 줄에 중요한 추가 정보가 표시되므로 사용자는 모든 중요한 사항을 한 눈에 볼 수 있다.
명확성에 초점을 맞추다
사용자는 여러 프로젝트를 동시에 열고, 서로 다른 색의 레이블을 프로젝트에 지정할 수 있다. 이에 따른 명백한 이점은 프로젝트를 실수로 잘못 편집하는 일이 방지된다는 점이다. 이에 더하여 페이지 네비게이터 등의 추가 탐색기를 표시하여 여러 프로젝트 섹션에 대한 개요를 동시에 볼 수 있다. 또한 사용자는 프로젝트 내에서 추가 탐색기를 사용하여 페이지나 장치와 같은 특정한 데이터를 필터링하여 여러 개의 데이터를 볼 수 있다. 또한 EPLAN Platform 2.8에서는 확장된 경로 변수가 추가되어 프로젝트 설계가 훨씬 쉬워진다. 경로 변수를 통해 프로젝트 데이터를 다양한 디렉토리에 자동으로 디스플레이할 수 있다. 매크로 기술 EPLAN Platform은 매크로 영역에서도 강력하게 확장되었다. 무엇보다도 매크로가 회로도 프로젝트에 포함된다는 점이 큰 특징이다. 이로써 설계 엔지니어는 프로젝트에서 창이나 기호 매크로를 쉽고 빠르게 인식할 수 있다. 또한 확장된 설정을 사용하면 매크로를 손쉽게 업데이트할 수 있다. 버전 2.8에서는 플레이스홀더 객체들이 통합되어 사용자가 매크로 네비게이터에서 이들을 빠르게 식별하고 편집할 수 있다. 이를 통해 엔진 성능을 변경하는 등의 수정작업이 한 번의 마우스 클릭으로 프로젝트에 신속하게 구현된다.
EPLAN Electric P8
EPLAN 플랫폼의 개별 시스템에서도 많은 변화가 있었다. 예를 들어, EPLAN Electric P8은 단일 라인과 다중 라인의 속성 대화 상자에 표시되는 버스 데이터 속성을 확장했다. 프로젝트 정보가 업데이트되어 설계의 작업 단계 전체에 걸쳐 생성되는 EPLAN 문서의 퀄리티가 올라간다. 가령 PLC 소프트웨어 개발에 관련된 데이터를 교환할 때 문서의 질이 높아진다. 또한 EPLAN Preplanning에도 흥미로운 업데이트가 있었다. 더 높은 레벨의 PCT 포인트 표현이 단순화되고, 구조 표시기(indicator)의 번호 매기기 기능이 개선되고, 세그먼트 정의를 구성하는 옵션이 추가되었다. 이 기능 모두는 프로세스를 자동화하고 제어하는 기술을 설계하는 사용자들에게 유용하며, 고품질의 플랜트 문서를 간편히 작성하도록 지원한다. EPLAN Fluid 또한 업데이트되어 사용자에게 더욱 우수한 개요를 제공한다. 제어와 관련된 구성요소를 특수 개요 페이지에서 보다 쉽게 식별할 수 있어, 전자 기술과 유체 동력에 관련된 작업들을 통합적으로 처리할 수 있다.
캐비닛 교체가 용이해지다
기존의 3D 마운팅 레이아웃에서 엔클로저 설계와 관련하여 공간을 더 많이 확보하고자 할 때 패널을 쉽게 교체할 수 있다. 교체는 단순히 부품을 바꾸고 엔클로저 구성을 계속 수행하는 식으로 이루어진다. 베이스, 버스바, 섀시 등을 포함하는 사이드 패널도 이와 같은 방식으로 간편히 교체할 수 있다. 3D 매크로 변형이 있는 패널도 마찬가지다. 배치 공간에서 기존의 원래 항목 배치를 삭제하지 않고도 어셈블리 탐색기에서 항목을 교환할 수 있다. 이로써 사용자가 마스터 데이터에 있는 3D 매크로의 엔클로저 디자인 변형에 대한 다양한 구성양식을 직접 저장할 수 있다는 장점이 있다. 필요한 경우 엔클로저에서 항목 교체를 통해 위치를 바꿀 수도 있다. 또한 이제는 배치된 컨트롤 캐비닛들을 추후에 복잡하게 변경하지 않아도 된다.

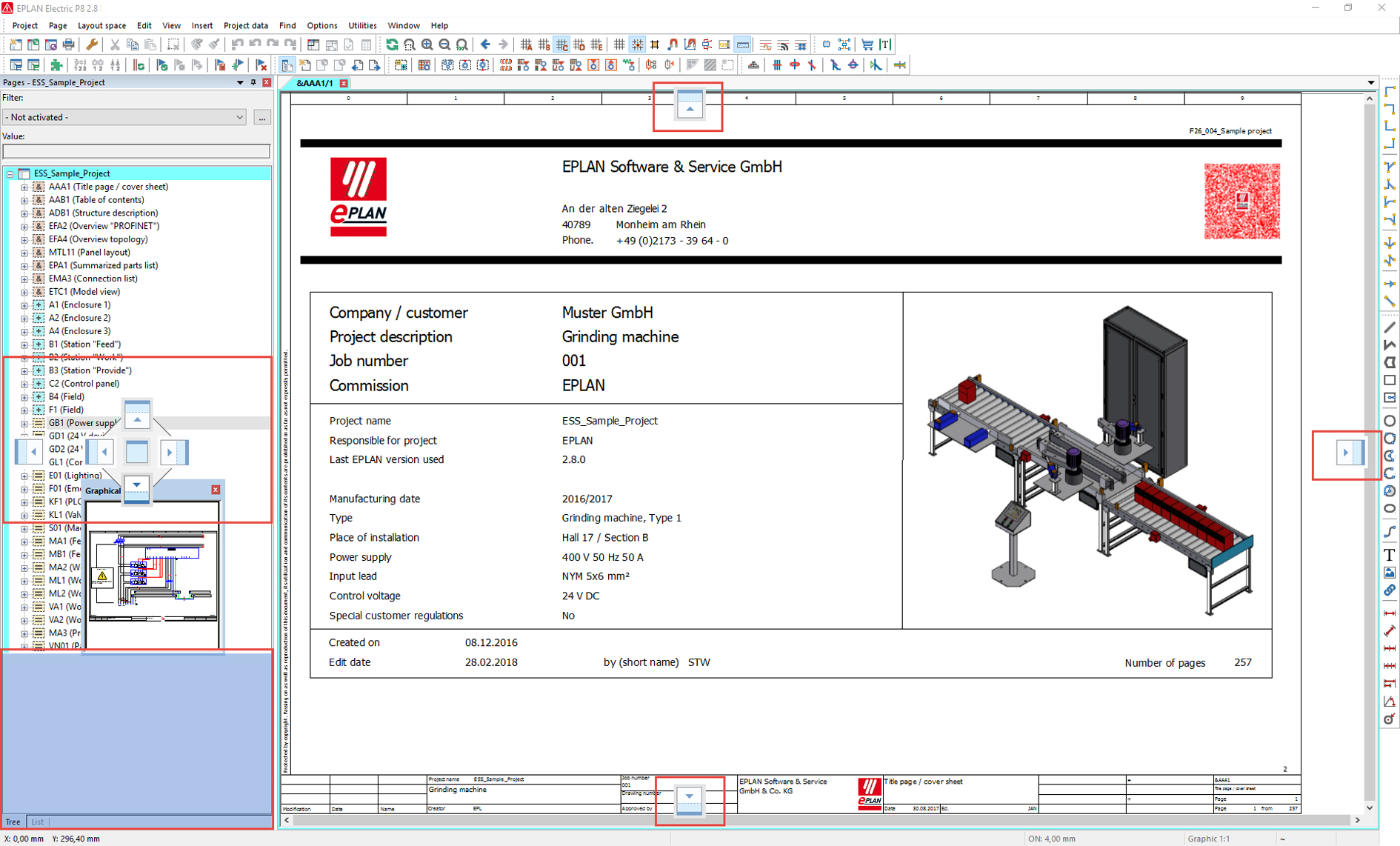

EPLAN Platform version 2.8 has received a new graphic user interface. Flyouts provide more space for working on schematics, overviews and reports.

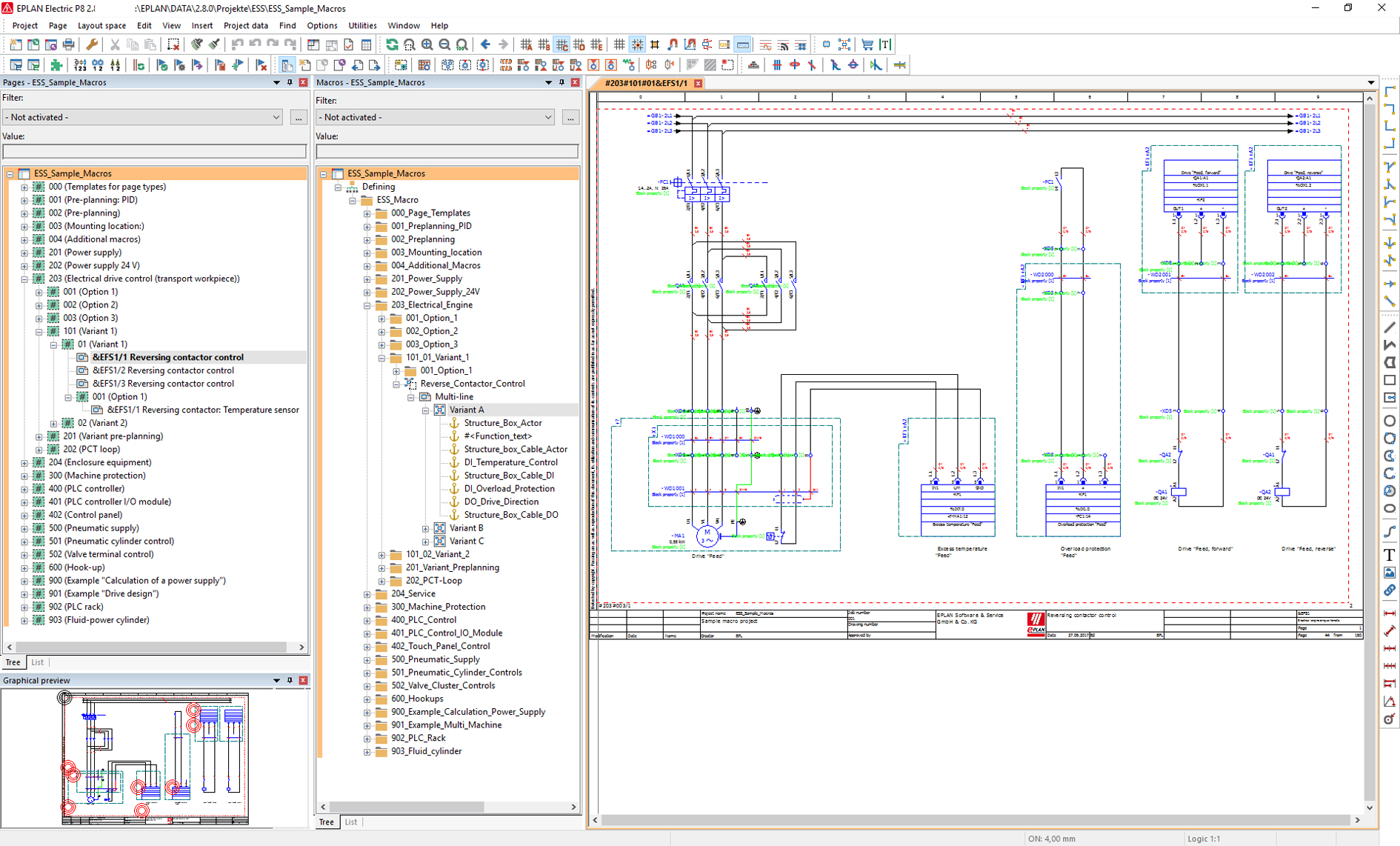

With macros in schematics projects, designers can quickly and easily recognise window and symbol macros in a project. Expanded settings additionally allow macros to be more easily updated.
