Rittal이 유체 냉각에 관한 데이터를 EPLAN Data Portal(데이터 포탈)에 통합한다

Rittal이 자사의 유체 냉각 데이터를 EPLAN Data Portal(데이터 포탈)에 추가하였다. 유체 관련 정보가 추가됨으로써 기존의 제어 캐비닛 설계용 전기 매크로와 3D 데이터가 확장되었다. 이제 사용자는 전기 회로도, 냉각과 관련된 유체 전원 회로도, 제어 캐비닛 설계를 위한 3D 매크로를 모두 통합하는 방식으로 냉각 시스템을 설계할 수 있다. 이러한 통합으로 인해 설계의 속도가 증가할 뿐 아니라 유지보수와 정비 작업 또한 향상된다.

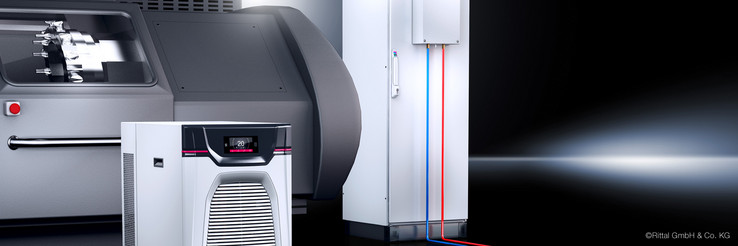

통합 냉각 시스템 설계

Rittal은 유체 냉각 데이터를 EPLAN Data Portal(데이터 포탈)에 추가하였다. 유체 관련 정보가 추가됨으로써 기존의 제어 캐비닛 설계용 전기 매크로와 3D 데이터가 확장되었다. 이제 사용자는 전기 회로도, 냉각과 관련된 유체 전원 회로도, 제어 캐비닛 설계를 위한 3D 매크로를 모두 통합하는 방식으로 냉각 시스템을 설계할 수 있다. 이러한 통합으로 인해 설계 속도가 증가될 뿐 아니라 유지보수와 정비 작업 또한 향상된다. 허본(Herborn)/몬하임(Monheim), 독일, 2017년 11월 28일 - Rittal과 EPLAN이 협력한 결과 온도 제어 장치와 냉각 장치를 설계하는 사용자들을 위한 혁신이 이루어졌다. 현재 EPLAN Data Portal(데이터 포탈)이 보유한 유체 냉각에 관한 Rittal의 장치 데이터가 EPLAN '냉각' 영역과 합쳐져 확장되었다. 그 결과 문서 전반에 걸쳐 유체 동력 회로도가 크게 보완되었다. 그리고 냉각 서브 시스템을 위한 EPLAN 설계들이 통합되었다. 냉각 서브 시스템에는 전기 회로도, 냉각 기술을 위한 유체 전원 회로도, EPLAN Pro Panel의 제어 캐비닛 설계용 3D 매크로가 포함된다. 사용자들은 압력 범위, 커넥터 크기, 성능 특성과 같은 선택 기준에 기반해 EPLAN Data Portal(데이터 포탈)에서 손쉽게 알맞은 장치를 선택할 수 있다. 이러한 간편성 덕분에 데이터 포탈은 사용자에게 더욱 매력적인 도구가 된다.

이점: 제어 문서의 통합

Rittal이 유체 냉각 데이터를 포탈에 통합함으로써 다음과 같은 세 가지 이점이 발생한다. EPLAN 소프트웨어에서 유체 냉각(냉각기, 공기/물 열 교환기)을 통합적으로 설계하고 Rittal의 기술로 문서를 생성하면, 설계 품질은 높게 유지되고 문서화 작업도 철저하게 수행된다. 자동차 산업 등 각 산업 분야에서 기존에 확립된 가치 사슬을 따라 공급망에 있는 모든 이해 관계자가 이러한 개선으로부터 이득을 본다. 또한 장비 제조업체도 수고를 줄일 수 있다. 두번째, 사용자는 최적의 시스템을 간편하게 선택할 수 있게 되며, 냉각 시스템을 납품하는 외주업체가 작성한 문서가 최종 클라이언트의 표준에 알맞게 병합되기 때문에 설계에 들어가는 시간이 줄어든다. 마지막으로 EPLAN 프로젝트에서 유체 동력 기술의 일부로써 냉각을 비롯한 모든 관련 제어 정보, 기술 정보가 함께 제공된다. 이로써 플랜트 관리자는 우수한 퀄리티의 문서를 얻을 수 있다. 문서들이 완벽하게 작성되므로 유지보수 및 정비 작업도 대폭 간소화된다.

냉각 시스템 설계를 2단계에 걸쳐 지원

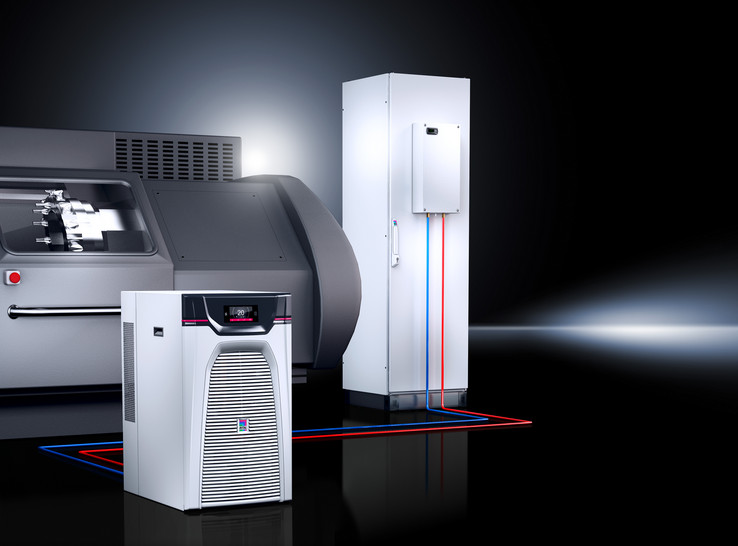

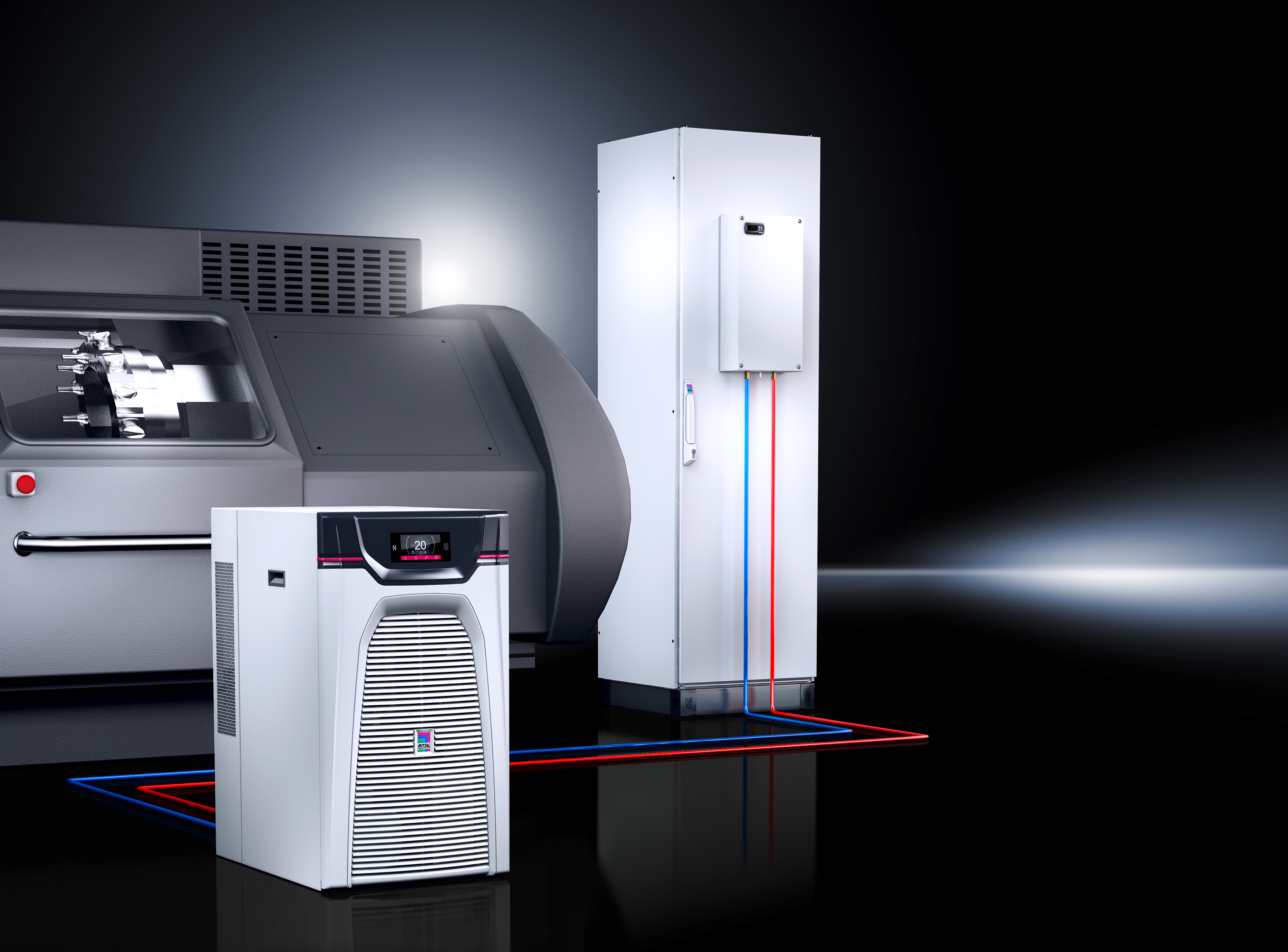

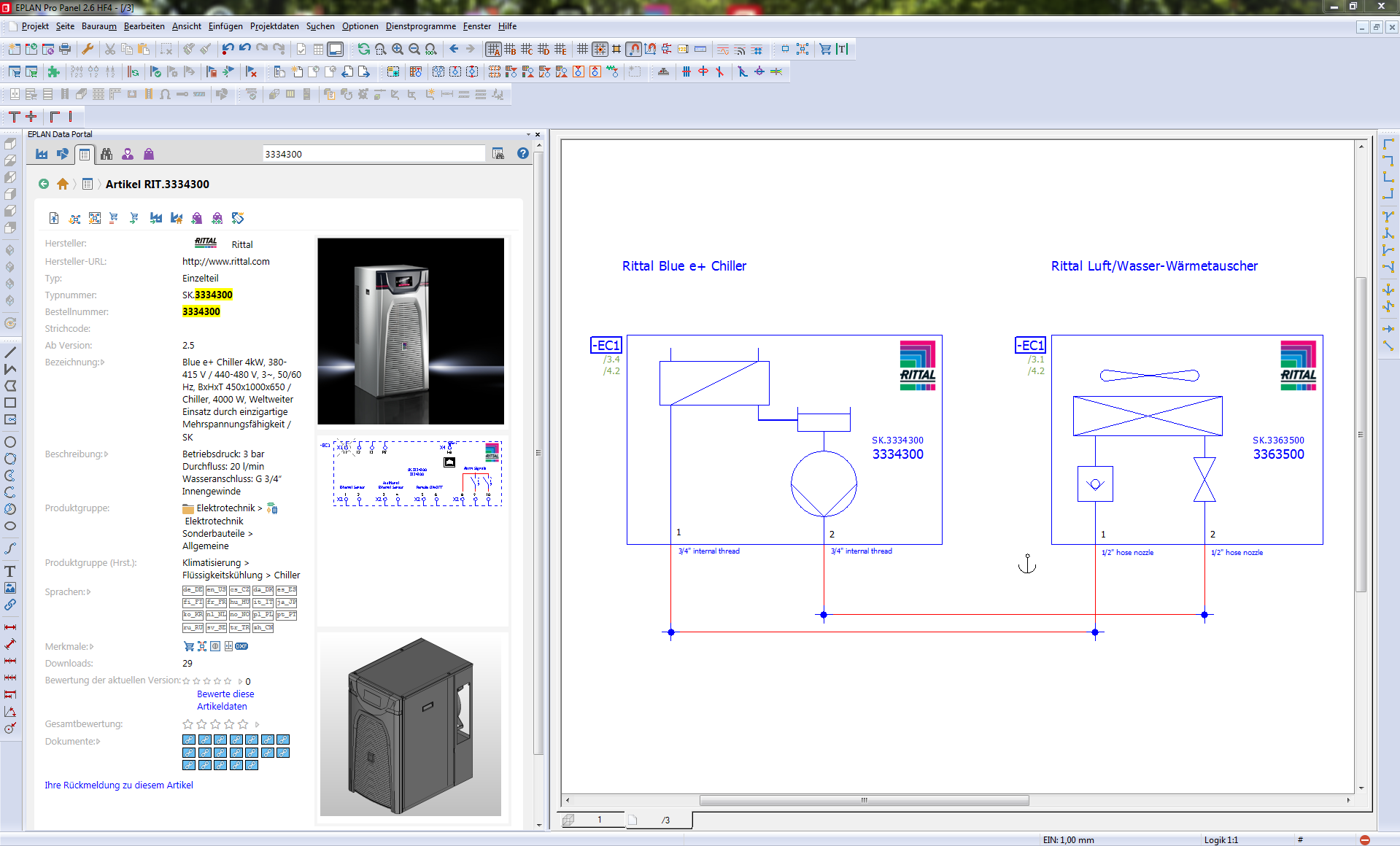

냉각 시스템을 설계하는 초기 단계에서 사용자는 Rittal Fluid Cooling 제품 영역의 장치 데이터와 매크로를 블랙박스 플레이스홀더로 사용할 수 있다. 이로써 설계 초기 단계에서 이미 냉각수 입구와 출구의 연결 치수, 작동 압력, 유량 범위, 성능 특성에 대한 중요한 정보가 나오고, 최적의 시스템을 쉽게 선택할 수 있다. 사용 가능한 데이터가 늘어난 결과, 유체 동력 및 전기 엔지니어들은 공동으로 또는 개별적으로 사용하는 워크플로우 시나리오에서 모든 영역을 아우르는 방식으로 문서를 생성할 수 있다. 냉각 시스템을 설계하는 두 번째 단계에서 Rittal은 유체 사양과 기술 사양까지 문서화한다. 이는 고객에게 유체 냉각 시스템을 공급하는 것과 병행된다. 사용자는 복사, 붙여넣기 동작으로 시스템 설명서를 자신의 프로젝트에 한 번에 통합할 수 있다. 이 단계에서는 구체적인 회로도가 EN 1861 표준에 따라 기존의 유체 설계 플레이스홀더를 즉시 대체한다. 기존의 플레이드홀더에는 이미 전기 기술 제어장치에 대한 모든 연결 정보가 포함된 상태이다.
