와이어 하네스

기구와 전기 엔지니어링 간의 복잡한 구성을 관리

전력 사용이 증가함에 따라 건설 차량과 로봇에서 가정용 개인 컴퓨터에 이르기까지 수많은 제품에서 전기 부품, 케이블 및 와이어의 비중이 높아지고 있습니다. 필요한 공간, 총 중량, 비용 등 제품 설계 단계의 여러 요소들을 파악하기 위한 전문적 툴의 사용과 지능형 소프트웨어가 점점 더 중요해지고 있습니다. 더불어 클라이언트의 잦은 변경 요청으로 인해 제품 개발 단계의 복잡성은 더욱 커집니다. 기구 엔지니어링 및 전기 엔지니어링을 연결하여 제조 관련 정보를 도출하는 정교한 시스템을 구축하면 이러한 복잡성을 관리하기가 한결 수월해집니다. 그 결과, 제품의 품질을 높이는 동시에 비용을 절감하는 효과를 누릴 수 있습니다.

성공 사례

와이어 하네스 개발: 기존 설계 vs. 3D 설계

설계와 생산 간의 인터페이스에서 와이어 하네스를 구축하고 문서화하는 것은 매우 중요한 단계입니다. 그러므로 디지털 트윈으로 배선 하네스 개발 작업을 하는 것은 충분한 가치가 있습니다. 더 나아가 기업의 수익에도 도움이 됩니다. 기존의 접근 방식과 직접 비교하여 예를 들어보겠습니다.

중요 영역

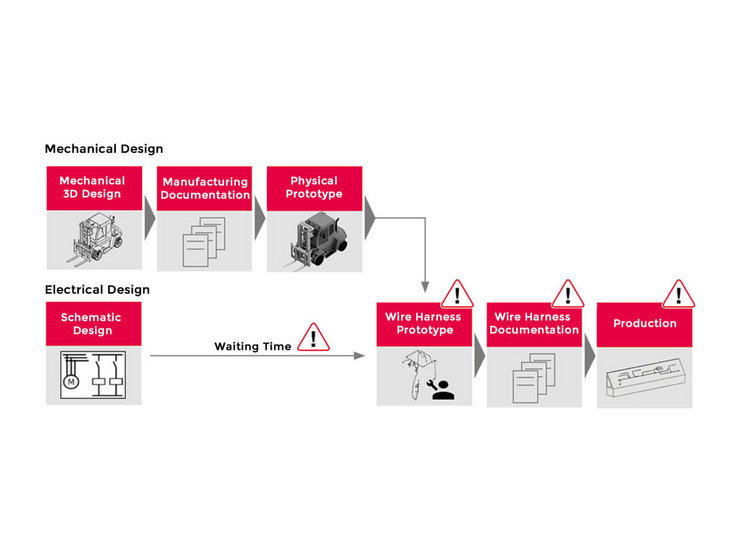

기존 워크플로우 대기 시간

기존 워크플로우에서는 와이어 하네스 개발을 위한 작업이 순차적으로 완료됩니다. 실제 프로토타입이 제조될 때까지 생산 관련 데이터가 결정되지 못합니다. 그로 인한 반복 작업 및 재작업 설계에는 빈번한 오류, 시간 지연, 낭비에 따른 추가 비용 발생이 수반됩니다.

효율적인 대안

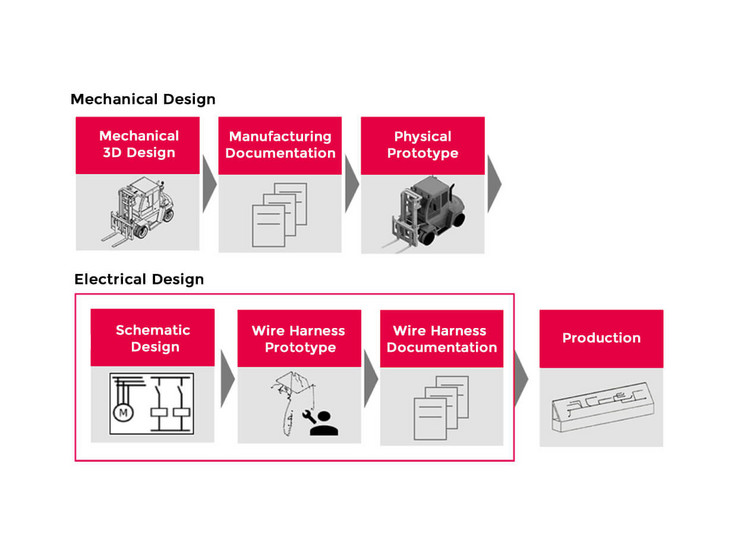

디지털 프로토타입을 통한 3D 배선 하네스 개발

3D CAD 소프트웨어를 통해서 배선 하네스 및 케이블용 개발 프로세스의 효율성을 크게 높일 수 있습니다. 먼저 물리적 프로토타입을 대신하여 디지털 트윈을 생성합니다. 관련 데이터 및 제조 도면은 디지털 트윈에서 자동으로 파생됩니다. 이러한 디지털 모델은 추가 비용 없이 신속하게 구현할 수 있기 때문에 큰 이점을 발휘합니다.

솔루션

3D 배선 하네스 설계를 위한 EPLAN Harness proD

EPLAN Harness proD는 배선 및 배선 하네스를 효율적으로 설계하고 문서화하기 위한 최신 소프트웨어입니다. 이 시스템의 강점은 EPLAN 프로젝트의 읽기부터 배선 라우팅, 문서 생성에 이르는 각 단계가 자동화된다는 것입니다. EPLAN Harness proD는 다양한 MCAD 시스템 및 ECAD 연결 정보에서 기구설계 정보를 가져오는 기능을 지원하기 때문에 PDM 환경으로의 완벽한 통합이 가능합니다. 프로토타입이 없어도 배선 하네스 설계가 가능합니다.

EPLAN Harness proD에 대한 자세한 정보
