불과 몇 시간 만에 회로도 작성

어퍼 오스트리아 레온딩에 기반을 두고 있는 G. Klampfer Elektroanlagen은 산업용/건물용 전기 및 빌딩 기술 시스템을 전문으로 하는 기업입니다. 이 회사는 EPLAN 소프트웨어를 사용하여 고도의 스위치기어 시스템 엔지니어링을 자동화할 수 있었습니다. 또한 EPLAN Cogineer를 통해 자동화된 회로도 생성을 위한 저전압 메인 배선 패널을 설계하고 있습니다. 보통 며칠이 걸렸던 작업이 이제 몇 시간 만에 완료됩니다.

G. Klampfer Elektroanlagen은 쇼핑 센터와 의료 시설은 물론이고 산업 및 물류 회사, 사무실, 상가를 위한 전기 및 빌딩 기술 시스템을 전문으로 하는 기업입니다. 1985년 개인 사업체로 설립된 이 기업은 루마니아, 러시아, 독일, 몰다비아에 지사를 두고 있으며, 35여 개 국가에서 운영되고 있습니다.

Klampfer는 다양한 제품 및 서비스를 제공하며, 여기에는 고객 특화 전기, 공기조화시스템(HVAC), 스프링쿨러, 소화전 시스템 및 공정 유틸리티 등 일반 컨트랙터 서비스뿐만 아니라 완벽한 솔루션 및 설계가 포함됩니다. IT 시스템, 소프트웨어 및 프로그래밍, 스위치기어 시스템 엔지니어링 및 전기 설치 서비스도 제공됩니다.

스위치기어 시스템 엔지니어링의 강력 주자

1,000명에 가까운 전 세계 임직원 중 약 250명가량이 어퍼 오스트리아 레온딩의 본사에서 근무합니다. 그리고 250명가량의 본사 직원 중 50명 정도가 스위치기어 시스템 엔지니어링 작업에 투입되고 있습니다. “최대 6,300 암페어의 스위치기어 시스템으로 전체 전기 기술 빌딩 서비스를 커버하고 있습니다.” Roman Reigl은 말합니다. 전문 산업 전기 기술자 Reigl은 2000년에 Klampfer에 입사해 현재는 엔지니어링 팀장으로 재직 중입니다. “우리는 소규모 배치(batch) 생산 방식으로 스위치기어 시스템을 제조합니다. 완전히 맞춤화된 일회성 시스템을 제조하기도 합니다. 약 30~50%가 사내 프로젝트이고, 나머는 계약 제조입니다.”

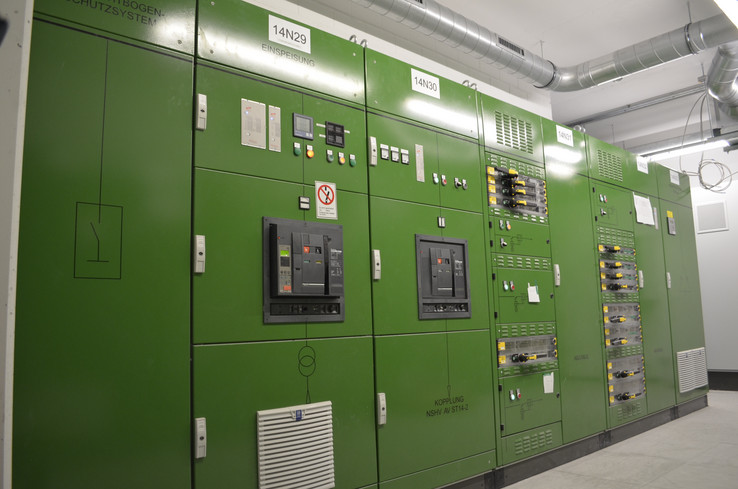

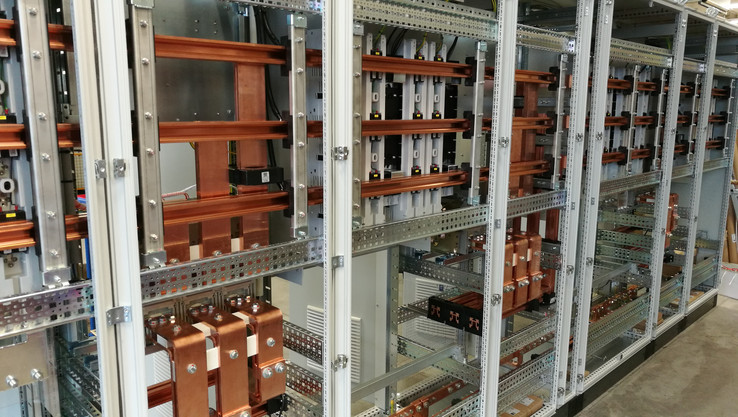

Klampfer는 거의 리탈(Rittal) 제품만을 사용하여 스위치기어 및 배전 시스템용 제어 캐비닛을 설계하고 있습니다. Klampfer는 Friedhelm Loh Group에 속한 리탈의 공인 파트너사이며, 시간 절약형 조립 기술을 적용한 모듈식 Ri4Power 제품군으로 최대 6,300 암페어의 배전 시스템을 효율적으로 조립합니다.

Klamper의 스위치기어 시스템 엔지니어링은 매우 효율적입니다. Klampfer의 작업장에는 구리 가공 기계와 절곡 시스템, 그리고 2개의 CNC 제어 캐비닛 프로세싱 센터가 있습니다.

Preplanning을 통한 빌딩 서비스 엔지니어링

Klampfer는 HVAC 및 위생 시스템용 EPLAN Preplanning CAE 소프트웨어 솔루션과 EPLAN 소프트웨어 제품을 사용하여 전기 설계를 합니다. 필요한 장비와 자동화 기술이 기본 엔지니어링에 정의되기 전에 빌딩 서비스 엔지니어링을 위한 공조 시스템 자동화의 기본 설계를 준비할 수 있습니다.

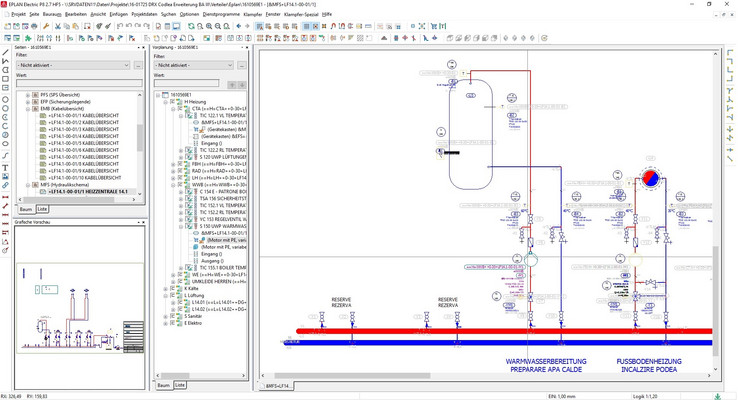

전문 빌딩 서비스 엔지니어는 EPLAN Preplanning을 사용하여 P&I 다이어그램으로 그래픽 시스템 개요를 생성합니다. 이를 기반으로 하여 고도로 자동화된 전기 회로도가 지정된 매크로를 통해 자동으로 생성됩니다. “작업에 드는 수고가 상당히 줄어들었습니다. 데이터 연속성도 완벽해졌습니다.” Reigl은 설명했습니다. “이를 통해 비용 경쟁성을 유지하면서도 높은 품질을 유지하고 있습니다.”

효율적으로 설계되는 제어 캐비닛

회로도 생성을 위한 EPLAN Electric P8과 더불어, 전기 설계 엔지니어들은 가상 3D 제어 캐비닛 엔지니어링을 위해 EPLAN Pro Panel Professional을 사용하고 있습니다. 이를 통해 고객사의 회로도에 기반하여 사내 설계 부서에서(혹은 계약 제조 작업 시에) 거의 모든 스위치기어 시스템의 3D 모델을 생성할 수 있습니다.

“EPLAN Pro Panel로 디지털 트윈을 생성하게 되면서 스위치기어 시스템과 배전 시스템 설계 및 구성이 매우 간단해졌습니다.” Reigl은 말합니다. “가상 배선을 통해 배선 길이를 계산할 수 있을 뿐만 아니라 충돌도 방지할 수 있습니다. NC 판금 가공 기계에 대한 직접 인터페이스 및 구리 모듈 덕분에 효율성이 크게 개선되었습니다.” NC 기계는 자동으로 드릴링 패턴과 절단을 설정해 가공 시간을 대폭 단축할 뿐만 아니라 실수를 방지해줍니다. 이는 오스트리아에 기반을 두고 제어 캐비닛을 제조하는 Klampfer의 미래를 밝히는 주역입니다.

또한, EPLAN View에서 제공되는 시각화 기능은 제어 캐비닛 작업의 오류를 방지해줍니다. 수백 장에 달하는 종이 문서를 뒤적거리는 것보다는 프로젝트 탐색이 훨씬 편합니다. EPLAN Electric P8과 EPLAN Preplanning의 플랜은 항상 검증된 최신의 정보에 기반합니다. 오류와 실수를 방지할 수 있을 뿐만 아니라, 기기를 빠르고 쉽게 검색할 수 있습니다. 필요한 사용자 권한이 부여된 경우, EPLAN View는 현재 프로젝트의 모든 정보에 대한 액세스를 제공합니다. 향후에는 레드라이닝 기능을 확장한 EPLAN eVIEW 클라우드 솔루션으로 전환할 계획입니다.

설계 대신 생성

엔지니어링 효율성을 더욱 증진해 고객에게 더욱 큰 기여를 할 수 있는 기회를 모색하던 Reigl은 무역 박람회에서 EPLAN Cogineer를 만나게 됩니다. EPLAN Cogineer는 EPLAN 매크로에 기반해 회로 및 유체 다이어그램을 자동으로 생성할 수 있게 해주는 소프트웨어입니다. EPLAN Cogineer는 다음 두 가지 작업 영역을 갖추고 있습니다. “Designer에서 빠르고 직관적으로 규칙 세트를 조합할 수 있고, Project Builder에서는 전기 회로도를 생성할 수 있습니다.” EPLAN 비즈니스 영업 매니저 자동화 엔지니어링 부문의 Oliver Vitter는 말합니다. “EPLAN Cogineer는 추가 프로그래밍 없이 사용자 인터페이스를 자동으로 생성합니다.” 업스트림 프로세스 단계에서 주문별 계획 데이터를 가져올 수도 있습니다.

“무역 박람회에서 프레젠테이션을 본 순간 우리 회사에 아주 적합한 소프트웨어라는 생각이 들었습니다.” Reigl은 말합니다. “EPLAN Cogineer을 이용하면 유사한 부분 회로에서 복사 및 편집하던 작업을 모듈식 시스템의 자동 생성 기능으로 대체할 수 있습니다.” 이는 작업 시간을 대폭 줄이는 동시에 오류 가능성까지 없애줍니다. 전기 엔지니어링에 대한 깊은 지식이 있어야 Project Builder로 작업할 수 있는 것도 아닙니다. 이 도구는 추후 입찰 단계의 프로젝트 기획에도 사용될 수 있습니다. “EPLAN Cogineer에 투자하도록 고위 경영진을 설득하는 일은 전혀 어렵지 않았습니다.” Reigl은 말합니다. “처음에는 교체 가능한 구성요소가 60~70% 정도에 불과하다고 생각했지만, 투자수익률(ROI)을 계산해보니 2년 내에 투자 비용을 전부 회수할 수 있다고 나왔습니다.”

하지만 배전 시스템의 실제 반복 계수는 훨씬 높습니다. 이론적으로는 회로 변수가 380만 개 있지만, 각 변수는 유사한 전원 공급 입력, 출력, 절연기 및 제어 구성요소를 가지기 때문입니다. 결론적으로 Cogineer를 사용해 자동으로 배치할 수 있는 구성요소는 회로도의 85~95%가량에 달합니다. 그게 바로 Klampfer가 EPLAN Cogineer를 선택한 이유입니다.

8주 만에 완전해진 생산성

물론 EPLAN Cogineer를 사용해 자동 회로도 생성의 효율성을 개선하는 데는 준비 작업이 필요했습니다. 이미 사용 중인 매크로가 많긴 했지만, 전부 매크로를 사용하는 건 아니었고, 매크로 품질도 완벽하지는 않았습니다. 물론 Project Builder를 위한 규칙 세트도 만들어야 했습니다.

모든 준비 작업을 마치는 데 8주 밖에 걸리지 않았고, 그 이후로 Klampfer는 EPLAN Cogineer를 사용해 저전압 메인 배전 패널의 회로도를 생성하고 있습니다. 단락 회로 계산이나 단선 결선도는 어떤 구성요소가 설치되어야 하는지를 보여줍니다. 그러면 Project Builder가 해당 사양으로 채워집니다. 회로도가 자동으로 생성되면, 회로 차단기 연결 및 제어를 위한 제어 구성요소가 EPLAN Electric P8에 추가됩니다.

생산성 극대화

“EPLAN Cogineer를 사용한 작업은 처음부터 완벽했으며 엔지니어링 속도를 대폭 높였습니다.” Reigl은 말합니다. “과거에는 저전압 메인 배전판의 회로도를 준비하는 데 3일 정도가 소요되었지만, 이제는 EPLAN Cogineer를 사용해 5시간 만에 완료할 수 있습니다.”

비용을 절약할 수 있으며, 오류 발생 가능성이 줄어듭니다. 시스템 구축 가용성도 개선되어, 고객별 대응이 용이해집니다. “준비 작업이 끝나면 EPLAN Cogineer를 사용해 하위 배전 시스템을 더욱 효율적인 엔지니어링으로 전환하고자 합니다.” Reigl은 향후 계획을 밝혔습니다. “거래가 늘어날수록 이 스마트한 소프트웨어가 제공하는 이점도 커질 것입니다.”

사용자

G. Klampfer Elektroanlagen GmbH는 기술 빌딩 서비스 분야 회사입니다. 개인 사업체로 1985년에 설립된 Klampfer는 35개 이상 국가에서 계열사를 운영하고 있으며, 400명가량의 임직원 중 250명이 어퍼 오스트리아 레온딩에 위치한 본사에서 근무하고 있습니다. Klampfer는 8,000만 유로 가량의 연간 매출을 기록하고 있으며, 그중 60%는 해외 수출에서 발생합니다.
