3D 패널 설계:
디지털 트윈을 통해 제어 캐비닛 설계 및 생산을 단순화하는 방법
디지털 트윈 : 3D 모델이 패널 구축을 위한 단순한 방법에 그칠까요? 아니면 디지털 혁신을 위한 미래의 비전일까요? 이제 표준화된 회로도 생성을 기반으로한 3D 제어 캐비닛 설계도 귀사에서 가능합니다. EPLAN을 통해 더 실용적인 현장을 만들 수 있습니다. 현업 종사자들이 매우 만족할 것입니다!
패널 빌딩은 어디를 향하고 있습니까?
지금 함께 둘러보세요!
또 다른 세상? 사무실 및 공장 현장의 패널 빌딩의 전기 설계
엔지니어로서 공장 현장의 동료들이 어떻게 설계를 현실로 만들고 있는지 관심이 있습니까? 2차원 회로도는 제어 캐비닛을 장착하고 케이블을 연결하는 데 자연스럽게 사용될 수 있습니다. 그러나 필요한 정보 중 일부는 여전히 누락되어 있습니다. 장착 플레이트에서 부품과 보어홀(bore hole)을 정확히 어디에 배치해야 할까요? 그리고 문에 있는 조작 패널의 컨트롤은 어떻게 할까요? 케이블 덕트, DIN 레일 및 터미널을 어디에 설치할까요? 정확한 사양이 없을 경우 제작팀과 고객사의 다양한 문의가 불가피합니다. 숙련된 인력의 급격한 부족은 생산 및 배송 일정에도 부정적인 영향을 미칩니다. 전기 설계에서 어떤 대안이 있을까요?
2D 회로도와 3D 설계: 패널 생산 비교
확실히 있습니다! EPLAN에서 생성된 회로도의 데이터를 사용하면 먼저 자재 조달을 위한 중요한 정보를 수집할 수 있습니다. 둘째, EPLAN 프로젝트 데이터는 계획된 제어 캐비닛의 현실적인 디지털 트윈을 도출하기 위한 완벽한 기반입니다. 올바른 3D 소프트웨어를 사용하면 전기 엔지니어는 제어판을 설계하고 기술자는 이를 생산하는 것이 더 쉬워집니다.
2D 회로도를 사용한 패널 구축
- 제어 캐비닛의 구성 요소는 정확히 어디에 배치되어 있습니까? 배치는 정확할까요?
- 케이블 덕트나 시추공을 어디에 배치해야 하는지에 대한 정보가 없습니다.
- 조립 및 케이블링은 숙련된 직원만이 수행할 수 있습니다.
- 시리즈로 생산되었음에도 불구하고 모든 완성된 제어 캐비닛은 서로 다르게 보입니다.
⇒ 쿼리, 재작업, 인력 부족으로 인해 시간과 귀중한 자원이 낭비됩니다.
3D 모델을 이용한 패널 빌딩
- 모든 구성 요소는 이미 장착 플레이트에 배치되어 사실적으로 표시됩니다.
- 제어 캐비닛의 전체 구조가 명확하게 설명되어 있습니다.
- 조정 및 프로젝트 승인을 위한 이해하기 쉬운 시각화
- 생산 지원 도구는 경험이 없는 작업자도 장착 및 배선 과정을 안내할 수 있습니다.
⇒ 빠른 패널 제작과 원활한 승인 프로세스를 위한 가상 프로토타입
패널 제작을 위한 가상 프로토타이핑의 4가지 장점
가상 프로토타이핑은 기업에 결정적인 이점을 제공하여 엔지니어링, 패널 구축 및 기타 다운스트림 프로세스 간의 더 나은 협업을 보장할 수 있습니다. 여기에서는 제어 캐비닛 엔지니어링 및 구성 프로세스에 가상 프로토타입을 사용할 때 얻을 수 있는 네 가지 중요한 이점을 제시합니다. 지금 무료로 다운로드하세요!
오류 감소와 균일한 외관을 위한 3D 패널 디자인 및 라우팅

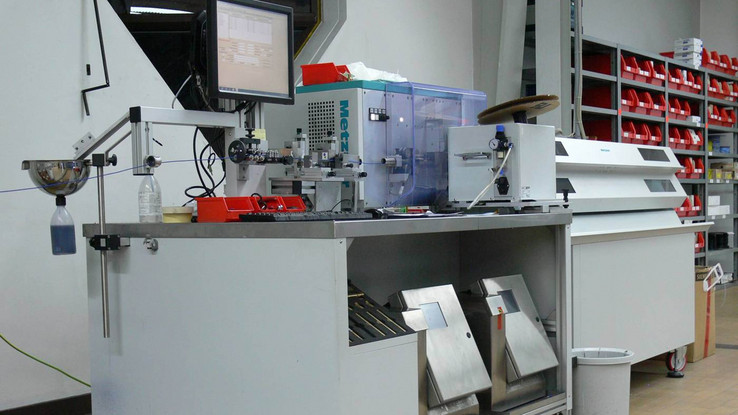

Ingela는 3D 캐비닛 조립, 특히 라우팅을 위한 EPLAN Pro Panel을 출시했습니다. 이 회사는 업계에서 와이어 처리 및 인쇄 전문 업체로 인지도를 가지고 있으며 이번 변화로 회사의 핵심 역량 중 하나가 추가되었습니다.
EPLAN Pro Panel의 이점은 매우 빠르게 확인됐습니다. Ingela GmbH의 관리 파트너인 Ingo Straub는 "오류율이 즉시 0이 되었고 모든 와이어 길이가 완벽하게 맞으며 제어 캐비닛도 훨씬 더 좋아졌습니다"라고 말합니다.
오류 감소와 균일한 외관을 위한 3D 패널 디자인 및 라우팅
Ingela는 3D 캐비닛 조립, 특히 라우팅을 위한 EPLAN Pro Panel을 출시했습니다. 이 회사는 업계에서 와이어 처리 및 인쇄 전문 업체로 인지도를 가지고 있으며 이번 변화로 회사의 핵심 역량 중 하나가 추가되었습니다.
EPLAN Pro Panel의 이점은 매우 빠르게 확인됐습니다. Ingela GmbH의 관리 파트너인 Ingo Straub는 "오류율이 즉시 0이 되었고 모든 와이어 길이가 완벽하게 맞으며 제어 캐비닛도 훨씬 더 좋아졌습니다"라고 말합니다.
EPLAN 소프트웨어를 사용하여 패널 구축을 위한 디지털 트윈 생성
회로도를 만든 후에도 아직 할 일이 많습니다. EPLAN은 제어 및 스위치기어 시스템의 3D 설계를 위한 소프트웨어를 제공합니다. 또한 EPLAN은 디지털 트윈을 기반으로 제어 캐비닛 제조를 단순화하기 위해 생산 현장에서 사용됩니다.

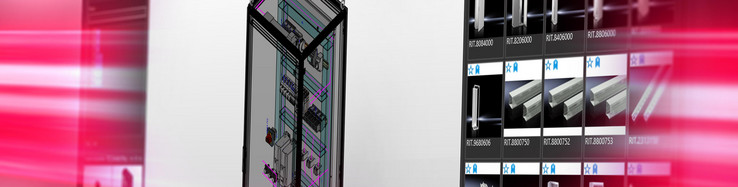

3D로 제어판을 설계하기 위한 소프트웨어
EPLAN Pro Panel을 사용하면 제어 및 스위치기어 시스템을 위한 통합 어셈블리 레이아웃을 모두 3D로 계획할 수 있습니다. 이를 통해 케이블 길이, 구성 요소 라벨링, 구멍 배치 등 유용한 데이터를 제조에 활용할 수 있습니다.
어디를 가든 회로도와 3D 제어판을 이용할 수 있습니다.
EPLAN eVIEW를 사용하면 웹 브라우저를 사용하여 언제 어디서나 3D 모델은 물론 링크된 회로도를 볼 수 있고, 주석을 달고, 공유하고, 프로젝트 파트너와의 조정에 사용할 수 있습니다. 또 다른 하이라이트: EPLAN eVIEW AR 추가 기능을 사용하면 스마트폰이나 태블릿을 사용하여 작업장, 공장, 고객 회의 중 테이블 상판 등 어디에 있든 제어 캐비닛을 확인할 수 있습니다.
수동 조립을 위한 단계별 가이드
EPLAN Pro Panel의 3D 모델은 작업장에서 직접 사용할 수 있는 소프트웨어 시스템도 지원합니다. EPLAN Smart Mounting은 기술자에게 제어 캐비닛의 수동 조립 프로세스에 대한 단계별 지침을 제공합니다. 이는 경험이 부족한 직원이라도 오랜 교육 없이도 이러한 작업 단계를 맡을 수 있음을 의미합니다.
수동 배선을 위한 가상 지침
제어판용 케이블링을 설치하는 경우에도 제조 기술자가 케이블링 목록과 3D 모델을 기반으로 작업 프로세스에 대한 단계별 가이드를 갖는 것이 매우 실용적입니다. 이것이 바로 브라우저 기반 소프트웨어인 EPLAN Smart Wiring이 제공하는 기능입니다. 기술자는 회로도를 읽는 방법을 알 필요조차 없습니다.
